Paso 3: Cableado el Pad de sintetizador

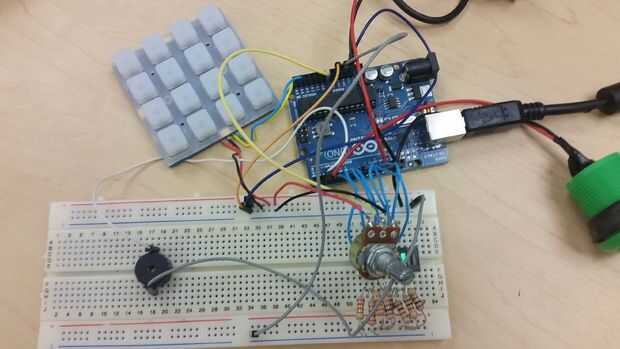

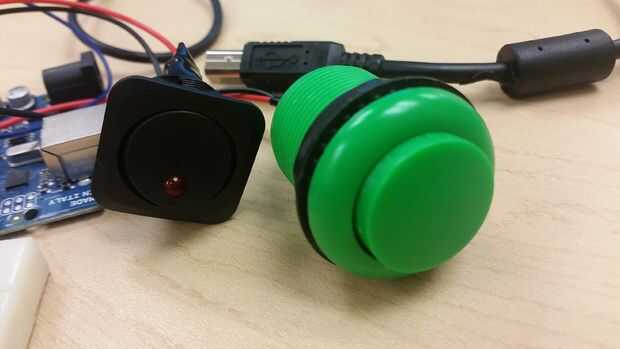

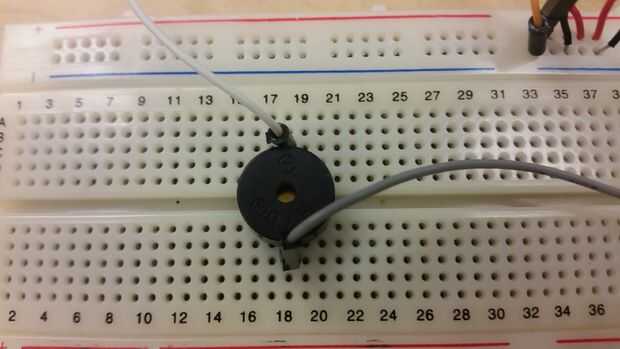

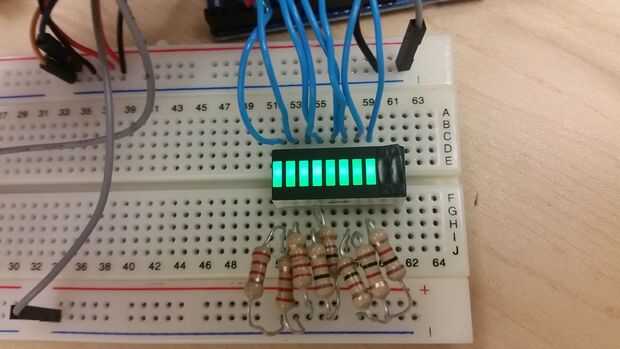

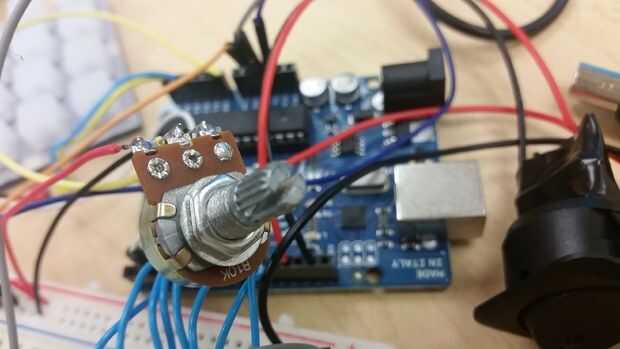

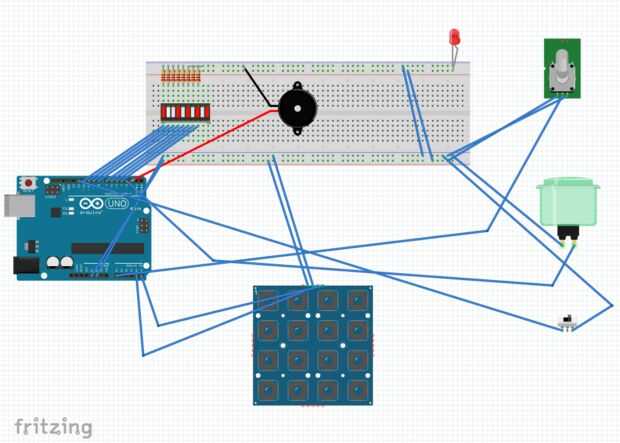

En este esquema, el enrejado de Adafruit es la gran plaza en la parte inferior y es donde se juegan las distintas notas. El gráfico de barras de LED, que es la Plaza Roja y blanca en la parte superior izquierda, indica el tono de todas las notas y se ajusta con el potenciómetro en la parte superior derecha de nuestro diagrama. Aquí el rojo que LED sólo indica al usuario si hay corriente en el circuito y el altavoz piezoeléctrico, círculo negro en el centro, o no juega las distintas notas. El botón verde grande, cuando presiona reproduce cualquier serie de notas se han jugado. El interruptor en la parte inferior derecha cambia entre el libre juego / registro de ajuste y la función de aprendizaje donde se llevó el top 4 de en la flash de enrejado seleccionado repetidamente y cuando comienzan a jugar una canción programada al mismo tiempo iluminar los botones correspondientes para cada nota, para que el usuario puede aprender a tocar esa canción también.
