Paso 2: Cómo construir la tabla del vacío

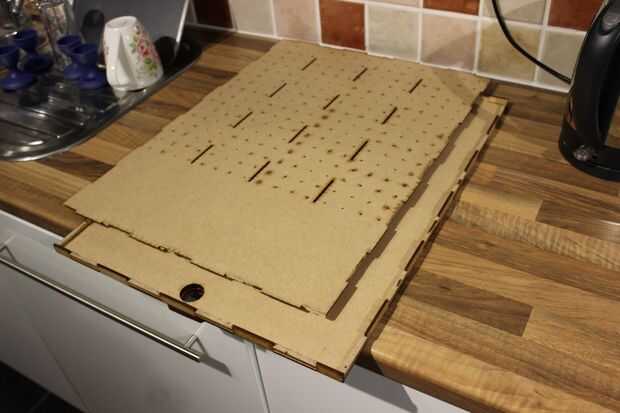

La mesa es un diseño de caja simple, la superficie tiene orificios de 2mm cortados completamente a través de ella a intervalos regulares. Fue cortada la tabla de mdf de 3mm.

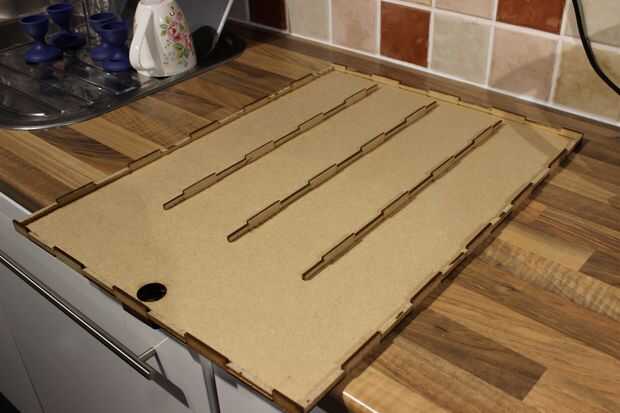

Hay una serie de apoyos a través de la mitad de la tabla, estos impiden la superficie se deforma como un vacío se tira a través de la caja.

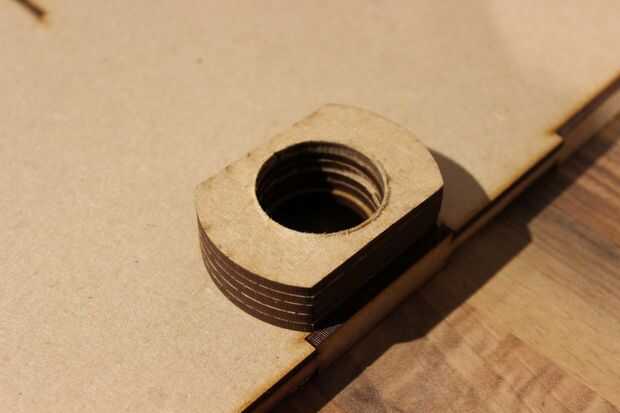

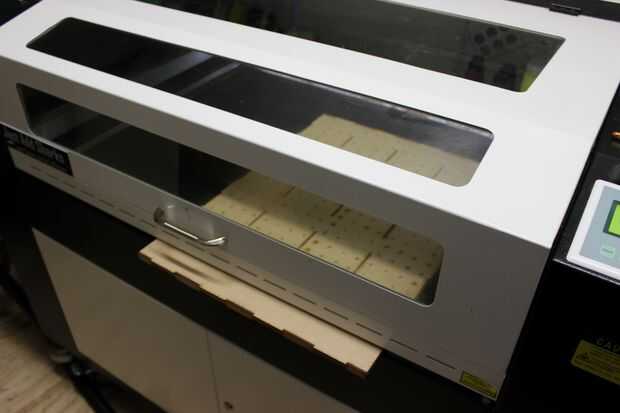

La boquilla de la aspiradora se une en la mesa por una serie de discos apilados. Las cuñas de manguera de aspiradora en el orificio de debajo y la tabla entera atiza el láser en la parte delantera.

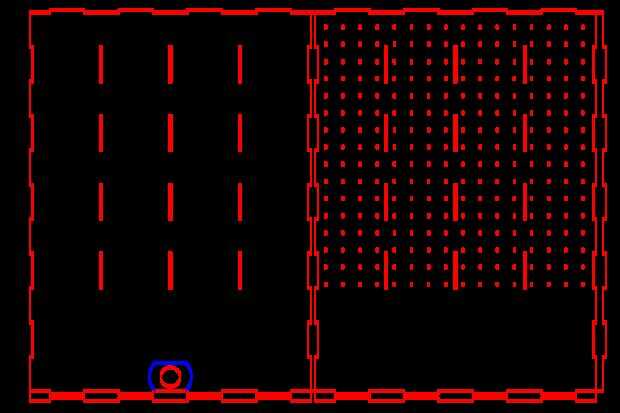

Hemos proporcionado los archivos svg original y un formato dxf. Estos fueron creados en inkscape , así que si tienes algún problema abriendo ellos probar descargando inkscape y exportarlos en un formato de entender su láser.
Posibles mejoras:
Una segunda capa debe colocarse en la cima de la tabla del vacío. Esto se convertiría en la capa de sacrificio y sería sustituido más fácilmente que la capa actual. Podría ser codificado en la capa más baja usando las lengüetas para asegurarse de que estén alineados los orificios de ambas capas.
Una serie de mangueras de largo el borde delantero de la mesa sería una mejor manera de proporcionar el vacío a la mesa. La manguera de la aspiradora no se fija por debajo de la mesa y la mesa no tendría que meter en la parte delantera del cortador. Las mangueras pueden sujetarse en secciones que no requieren vacío.
La tabla del vacío podría hacerse tan grande como la zona de corte del láser.
