DIY "cualquier cosa" botón fácil Staples (grabación de voz) (3 / 7 paso)

Paso 3: Preparar las piezas

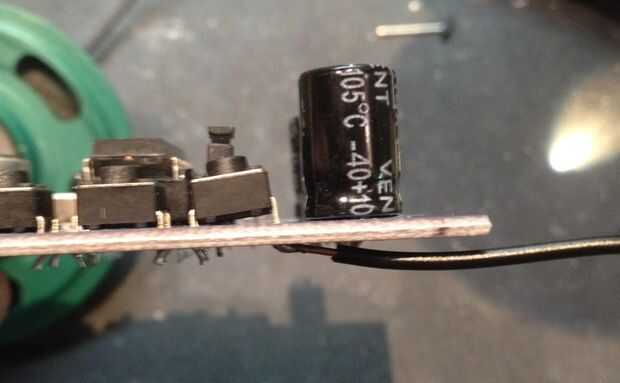

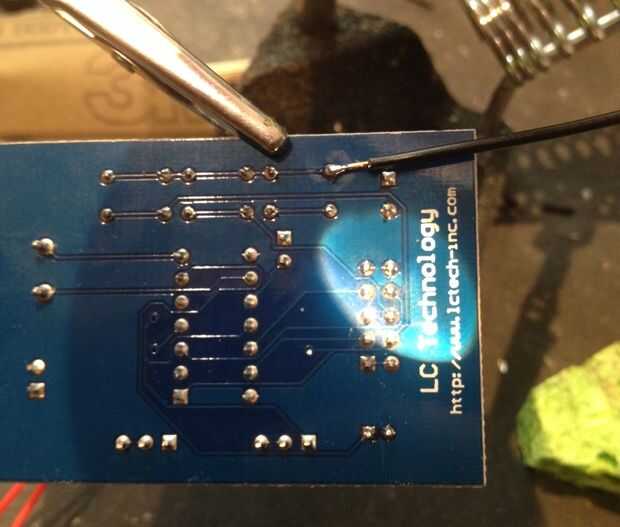

Antes de empezar a montar el botón, primero debemos preparar y modificar algunas de las partes. En primer lugar, un cable adicional tiene que soldar en el chip de registro de ISD1820. Soldar en las puntas de uno de los tres interruptores incorporados de la Junta (debe estar en el lado de los interruptores más cercanos al borde de la Junta). Ver las fotos de orientación en la colocación. Usaremos esto posteriormente redirigir los interruptores del tablero a nuestro propio interruptor.

También, la prueba del módulo de la grabación para asegurarse de que está trabajando. Fije los cables del altavoz a la terminal verde y 3 voltios a los pines GND y VCC en la derecha de la tabla (Asegúrese de comprobar la polaridad de la batería cuando usted fije). Entonces, tirón de los graduadores deslizantes en la parte superior del tablero a la izquierda. Presione y sostenga el botón REC para grabar algo y presione PLAYE para reproducir de una vez. El botón PLAYL sólo reproduce el mensaje mientras se pulsa el botón, para que uno no se va a usar. Si todo funciona, pasemos. Si no es así, compruebe todas las conexiones para ver si hay un problema. Se debe trabajar en ese momento.

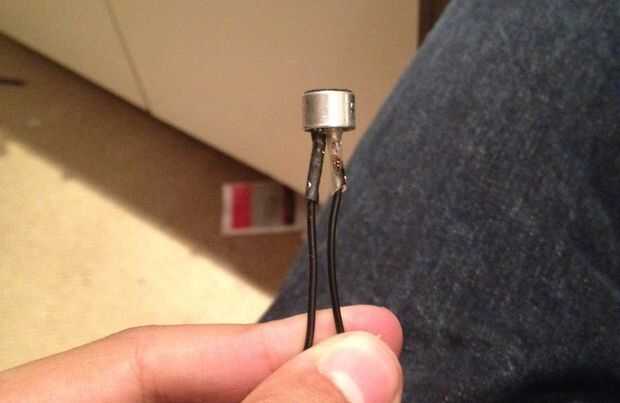

Después de eso, desoldar el micrófono de la tarjeta. El micrófono es el componente cilíndrico pequeño con los lados plata y tapa negra. Debe ser una etiqueta en el tablero al lado que dice "MIC". Conecte los hilos y del encogimiento del calor para cada cable del micrófono y recordar que conducen fue donde en el tablero de circuito (no estoy seguro si importa, pero recuerda por si acaso). Entonces, la soldadura hacia la Junta en el mismo lugar. Ahora solo a tener más terminales y más fácil de acceso.

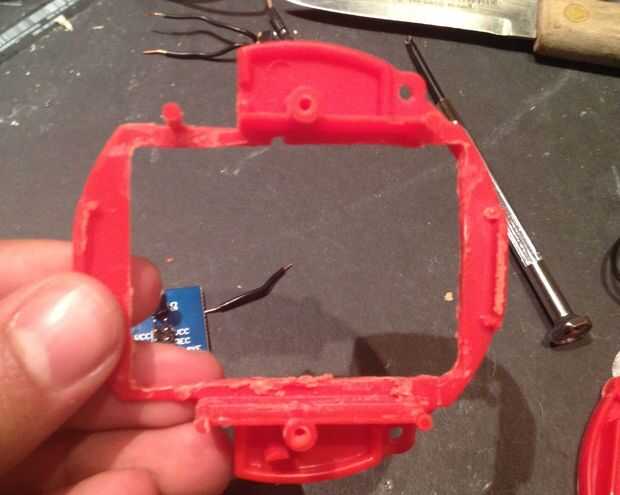

Entonces, utilizando una herramienta Dremel, cortar un agujero en medio pedazo de plástico rojo del botón sólo lo suficientemente grande como para montar el módulo de la grabación (una vez más, vea el cuadro para la dirección).

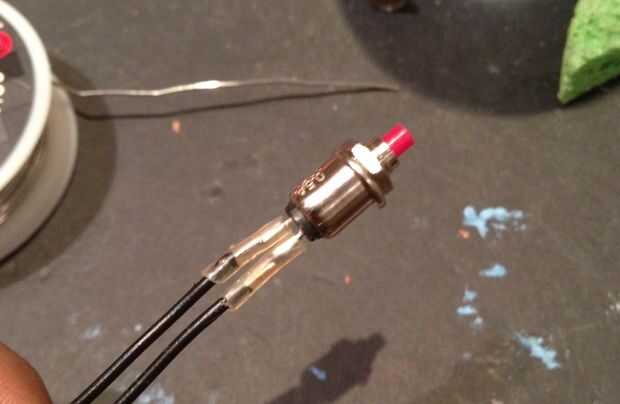

La soldadura de los cables en ambos conductores de cada interruptor momentáneo y proteger con encogimiento del calor para extender las conexiones. En el 6 x 6 mm x 1 botón mm, cada conexión sólo debe ser aproximadamente 1,5 pulgadas. En el otro botón, deben ser entre 3 y 4 pulgadas.

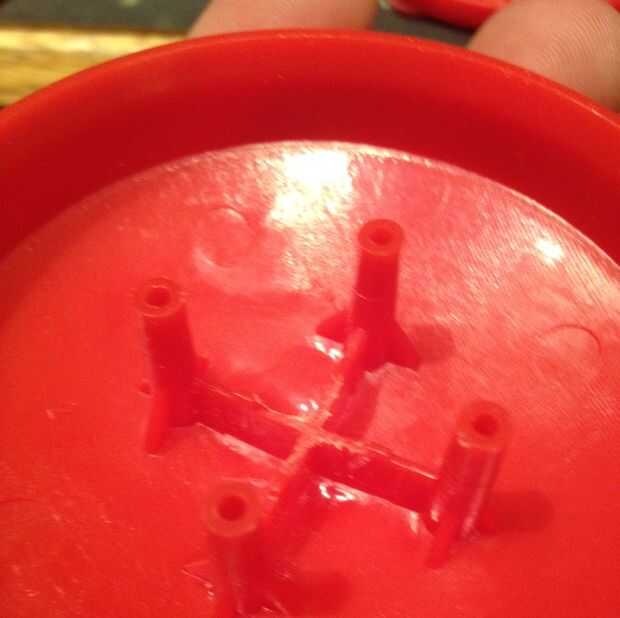

A continuación, obtener la cabeza de botón (la parte roja que dice "fácil" en el exterior). En el interior son piezas en forma de Cruz de plástico. En la intersección de la Cruz, usando una Dremel, afeitado apagado unos milímetros sobre un área suficientemente amplio como para acomodar el 6 x 6 mm x 1 mm pulsador. También he incluido una foto de esta para ayudar. La razón de esto es para asegurarse de que hay suficiente espacio para el nuevo interruptor que voy instalando para moverse libremente.

Por último, retire la goma blanca del botón original de circuitos y envolver un trozo de cinta aislante alrededor de la mesa donde solía ser.

Después de esto viene la Asamblea!
