Paso 3: cableado

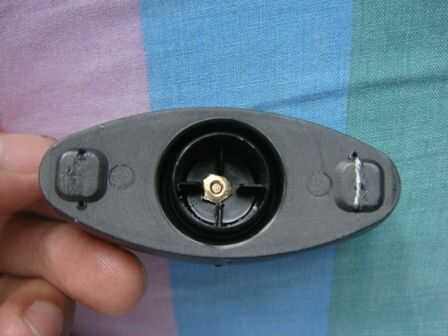

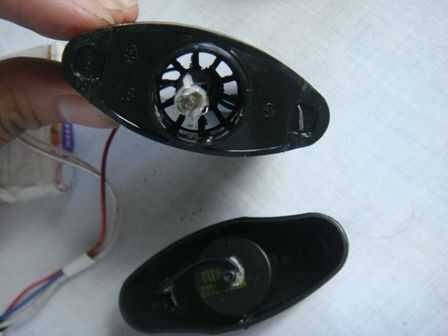

El interruptor es removible de la carcasa principal. Eliminar esto para facilidad de lo cableado.

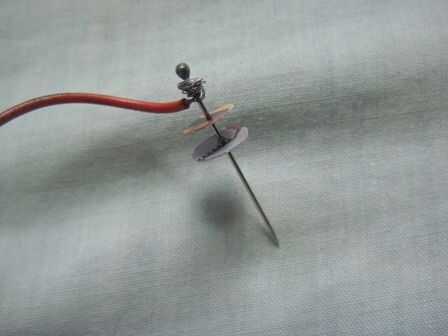

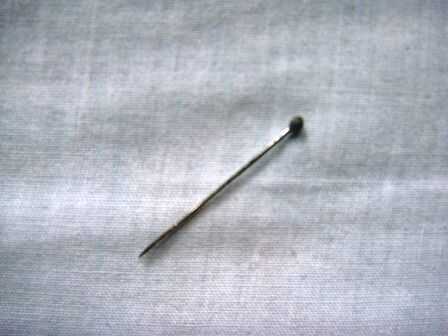

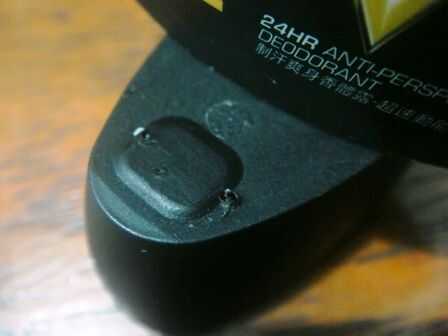

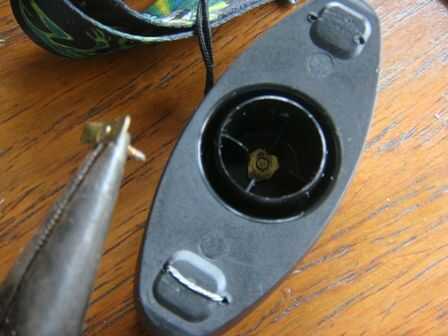

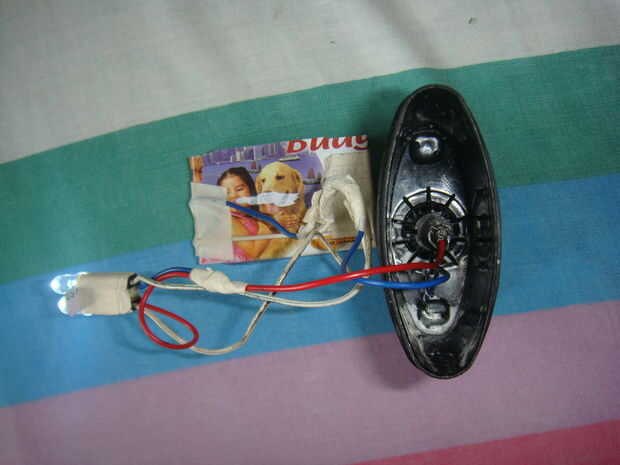

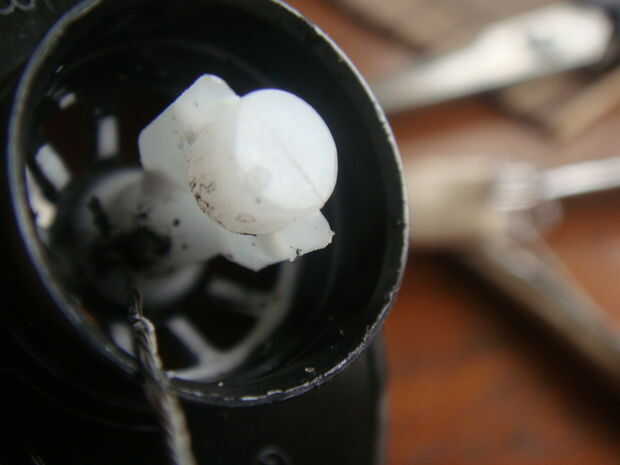

Hay una parte montada en el interruptor que será la superficie de contacto para el caso principal. Perfore dos agujeros pequeños entre la parte montada e Inserte los cables a través de él y lo debajo del nudo.

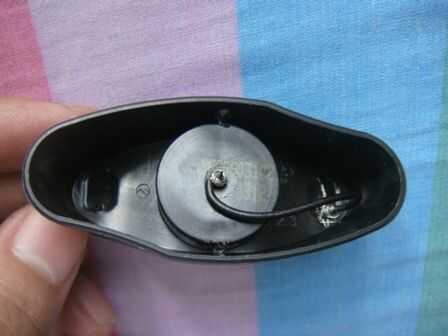

Para la cubierta principal:

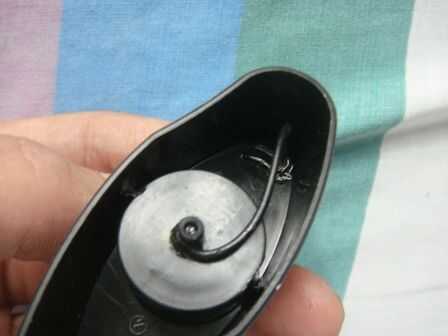

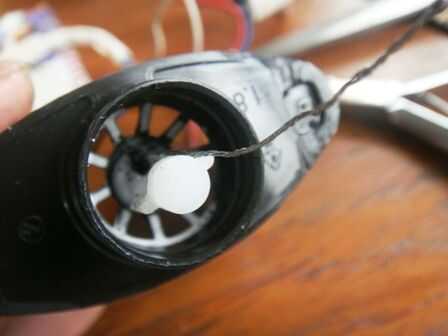

La cubierta se desmonta parte (contrario el conmutador). Hacer los mismos procedimientos de cableado del interruptor pero usar cables más largos. Utilice una cuchilla para raspar el plástico cerca de la parte desmontada. Esto es para reducir la fricción inducen en los cables cuando conmutación ON/OFF/el interruptor de rotación.
Utilice múltiples probador para comprobar si el interruptor funciona. Debe encender la linterna/apagado alternativamente cuando girar 180 grados paralelo a la caja.
Para la tapa:
Taladro 2 agujeros (para los LEDs) equidistantes desde el centro de la tapa. Desde que no tuve taladro he utilizado cuchilla y papel de lija para hacer un orificio.

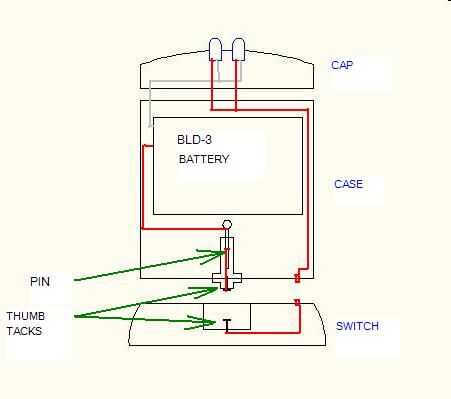

LED se conecta en paralelo.
