DIY-. DJ control MP3 e2 con preescucha (4 / 4 paso)

Paso 4: Cables Montar los

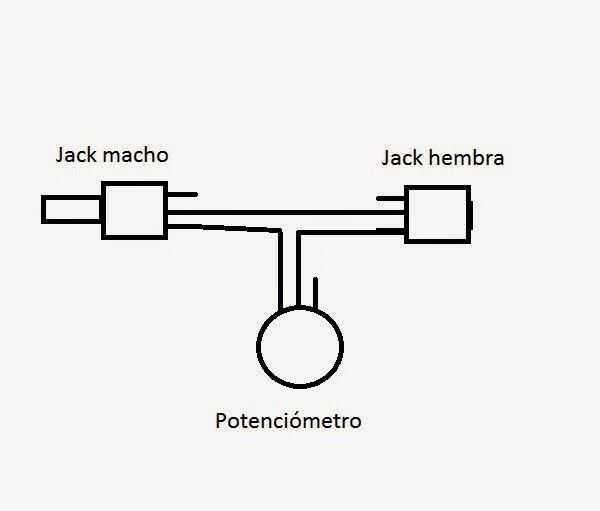

¿Quizás algunos pensaréis, porque no soldar directamente los cables a la tarjeta de sonido y así evitarnos soldar un gato macho? Idea de esta fué mi primera, pero quizás por ser muy malo soldando o por dejar el conector vacío, no conseguí sonara decentemente. Así compré los jack machos y se acabó el problema. Ahora queda el turno a la salida de auriculares luego colocaremos en la parte delantera (o donde queráis, personalmente en la parte delantera es donde es más cómodo) junto al potenciómetro nos dará el volumen de los auriculares. Al poner un potenciómetro de tres pinos, perderemos el estéreo. Buscado potenciómetros de seis pines, pero son muy grandes y no caben dentro de la tabla. ¿Pasa al no ser estéreo? No nos asustemos, podremos hacer la preescucha por los dos auriculares perfectamente y con la misma calidad de sonido que con equipo de música, no solo tendremos control sobre cada auricular por frente. Aunque como lo queremos es no solo la preescucha habrá ningún problema. Primero soldaremos dos cables en la salida machista, el de un canal y el de tierra. El canal es indiferente. Luego el cable de tierra lo soldaremos al conector tierra del jack hembra. El otro cable, el del canal irá soldado a un perno del extremo del potenciómetro, es indiferente cual, y desde el pin del medio del potenciómetro, soldaremos otro cable vaya a un canal del gato hembra. ¿Veis lo hemos hecho? solamente cortamos el cable del canal y lo soldamos al potenciómetro. Una imagen vale más mil palabras.

Pues bien, ahora solo falta meterlo todo dentro de la tabla y montarlo. Lo mejor es poner algo entre la placa de la tarjeta de sonido y la placa de la base de la tabla de mezclas. De esta manera evitaremos se toquen y haga interferencias o se dañen las piezas.

Si os gustan los gadgets, los pasatiempos y los DIY pasaos por mi blog.
http://hobbiesygadgets.blogspot.com.es/ o en facebook en hobbiesygadgets
