DIY doble cara PCB/circuito tablero grabado (4 / 7 paso)

Paso 4: grabado

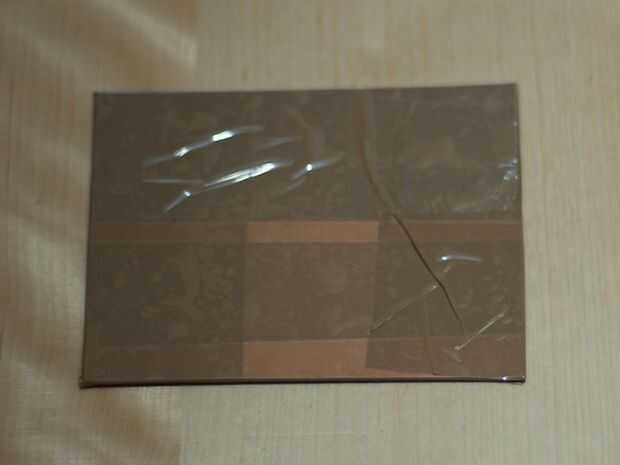

Antes de empezar a grabar, doble Compruebe todos los rastros y asegúrese de que todo lo trabajado. Si no usted siempre puede utilizar un rotulador Sharpie para rellenar lo que se perdió. También si haces doble caras tarjetas, alguna cinta marrón de la caja y cubrir la espalda en él (asegúrate de que cubres los agujeros de alineación en el frente así). Esto detendrá el cloruro férrico conseguir dondequiera cerca de la broca que no quiere grabar aún.

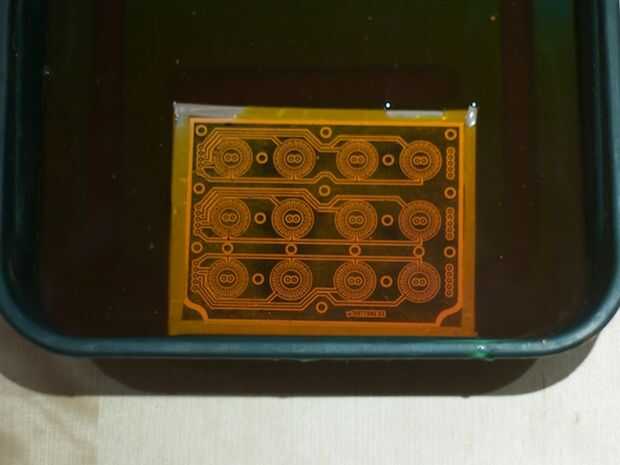

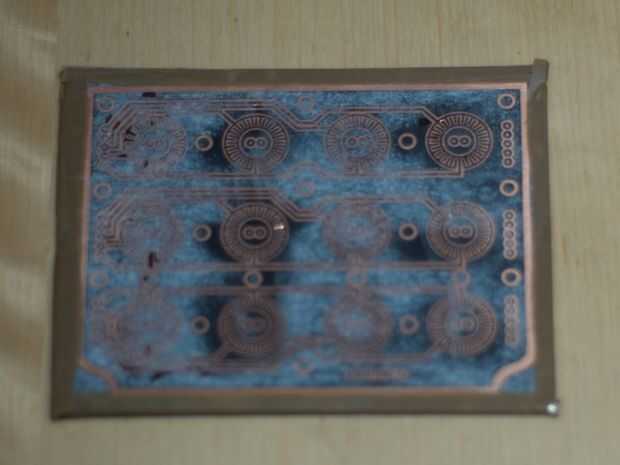

Ahora es el momento para grabar; Puedes conseguir bolas de cloruro férrico y mezclar con agua caliente en su plato de bandeja cristal grabado. Coloque la cara de junta hasta en la solución y la bandeja hacia adelante y hacia atrás, siempre manteniendo el líquido en la parte superior de la roca. Esto podría tomar algún tiempo dependiendo de la mezcla, pero podrás decir cuando el cobre ha sido erosionado totalmente y se puede ver la fibra de vidrio abajo.

Cuando esté hecho, sacar y lavar con agua fría. Puede dejar la solución para el otro lado más tarde.
