DIY ECG usando LabVIEW y Analog Discovery 2 (1 / 7 paso)

Paso 1: materiales

Hardware

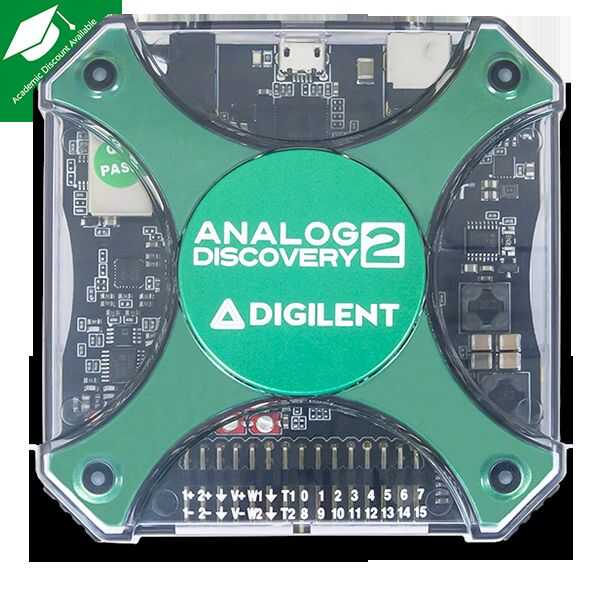

1) descubrimiento análogo 2 USB osciloscopio

2) 2 OP482 Op Amp

resistencias de 3) 10 100 kΩ

4) 7 10 resistencias de kΩ

5) 1 uF capacitor electrolítico

6).1 uF capacitor cerámico (104 M)

5) 6 diodos (1N4001 de rectificadores de propósito General 50V)

6) breadboard (yo uso un tablero de la Explorer)

7) ECG DIN snap cables o pinzas de cocodrilo

8) 3 electrodos de superficie o 3 centavos (loción necesario si se usan monedas de un centavo)

(Todo excepto el 1, 7 y 8 está incluido en el Equipo analógico)

Software

1) formas de onda versión 2.6.2 o posterior

2) LabVIEW (Descargar & instalar la evaluación gratuita de 45 días)
