Paso 2: Configuración del circuito

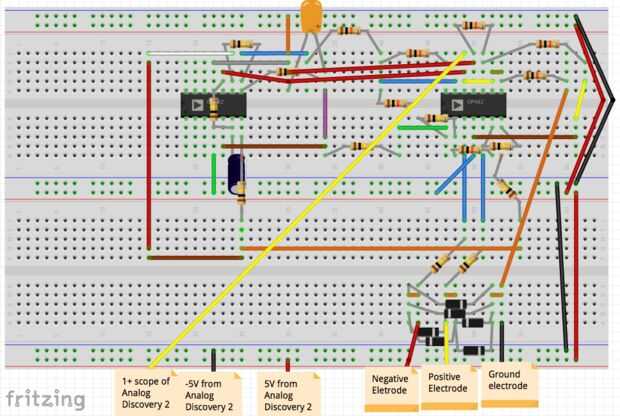

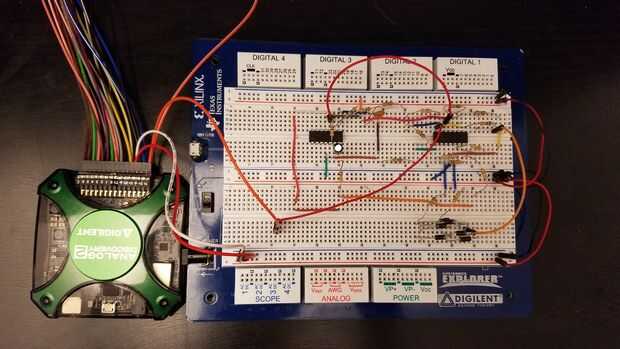

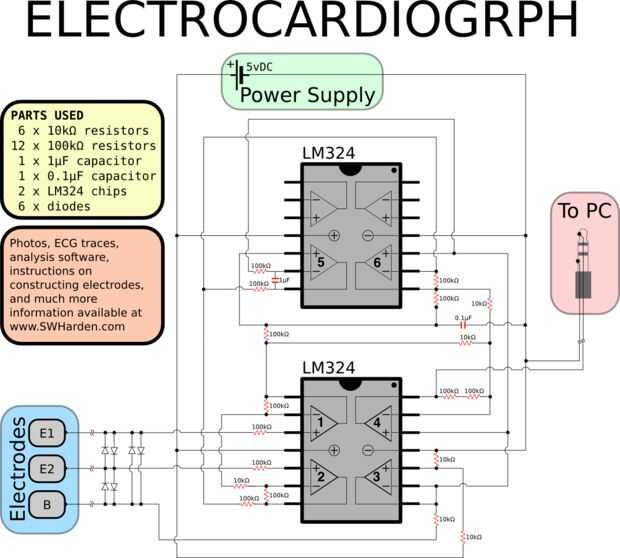

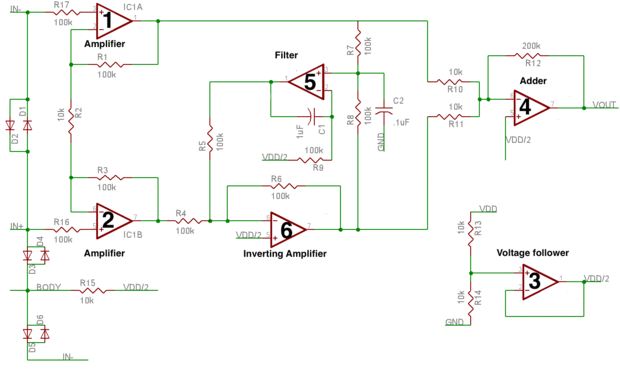

Por encima puede ver mi configuración de circuito (y el dibujo de Fritzing) así como el esquema que utilicé para construirlo. También tengo un esquema de amp op especificar qué hace cada parte del circuito.
La resistencia de 200 k se puede construir usando dos resistencias de k 100 en serie (uno junto al otro). Diodos en cada entrada para disminuir el riesgo de choque. Haciendo esto, la tensión máxima entre cualquier dos electrodos será .7V. Esto es mucho mayor que la señal del corazón, así que no afecta a ningún otro rendimiento.
