DIY ECG usando LabVIEW y Analog Discovery 2 (6 / 7 paso)

Paso 6: formas de onda

  1. Formas de onda abiertas, seleccione Analog Discovery 2 en el administrador de dispositivos
  2. Seleccione la fuente (formas de onda 2015) o el voltaje (formas de onda de 2014)
  3. Configurar tp 5V de VP + y VP - de - 5V y seleccione el botón de encendido para encender el
  4. A continuación, seleccione "Alcance" en el menú principal de formas de onda
  5. A la derecha, verás la configuración de "tiempo", Pos se establece en 0 y Base para 500 ms/div
  6. A continuación el tiempo de configuración es la configuración de "C1", el desplazamiento a 0V y la gama 200 mV/div
  7. Seleccione el botón "Ejecutar" por encima de la gráfica

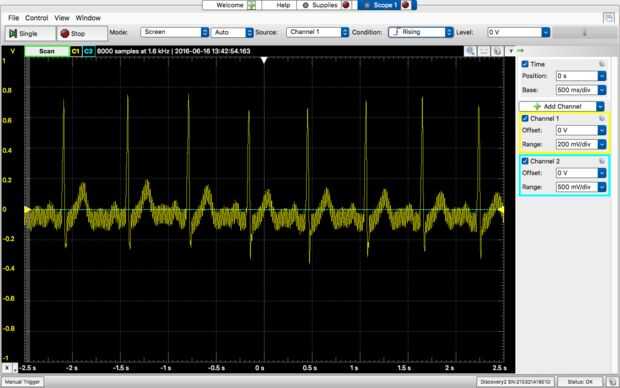

Ahora debería ver una salida similar a la de la foto de arriba, variación en la ubicación de los electrodos puede variar la forma del ECG. Si su ECG aparece al revés, invierta los conductores! Asegúrese de que la salida de formas de onda antes de mover hacia el siguiente paso.
