DIY escáner de libro de alta velocidad de cámaras baratas y basura (61 / 79 paso)

Paso 61: Mango/electrónica: caja de la batería

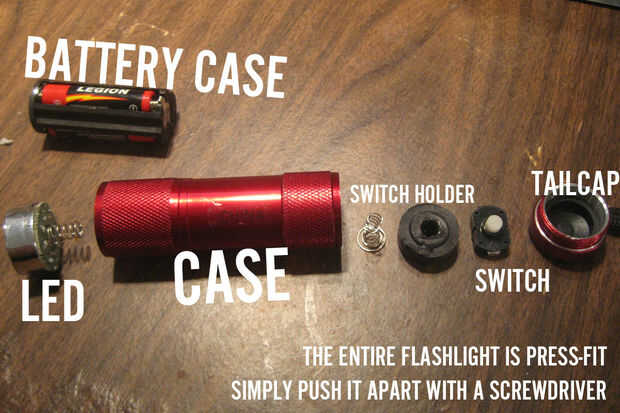

Desmonte la linterna. Sacar la caja de la batería. Lijar los extremos de la misma para prepararlo para aceptar la soldadura. Retire las baterías y un cable rojo al lado positivo y un cable marrón en el lado negativo de la soldadura (si lo encuentras, color no es realmente importante).

Vierte pegamento caliente sobre estas conexiones para aislarlos y protegerlos de la interrupción. Ahora tienes una fuente de energía para su hub.

Enchufe la cámara en el hub USB y conectar la caja de la batería rojo y marrón (+ V y tierra) al hub USB + V y masa (rojo y marrón) usar clipes. Debe disparar el obturador de la cámara, y si el centro dispone de un LED, debe encenderse. Esto sólo funciona si ha instalado el custom firmware que comentamos antes.
