DIY estación de recarga Solar para baterías de (1 / 4 paso)

Paso 1: ¿Cómo funciona?

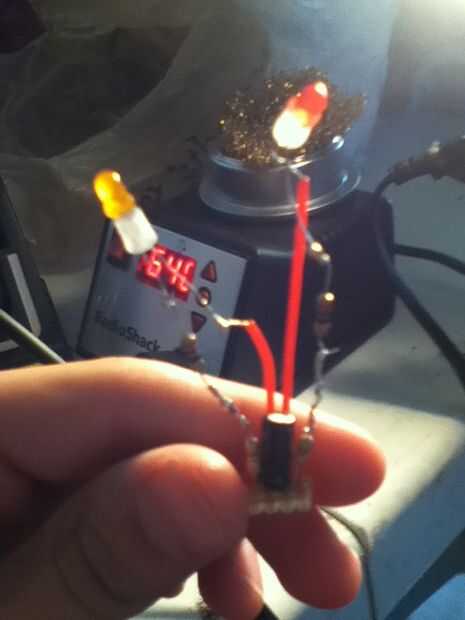

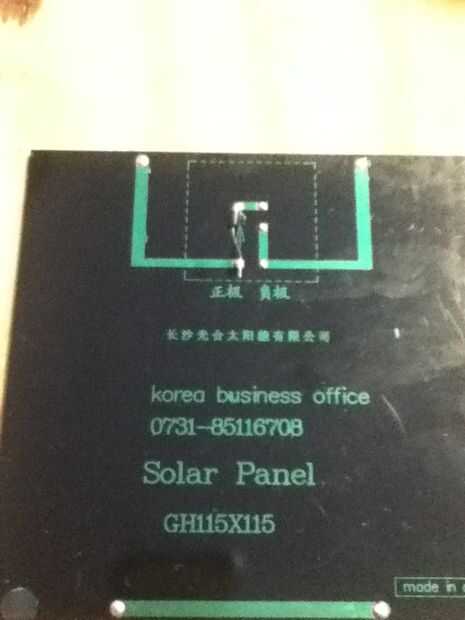

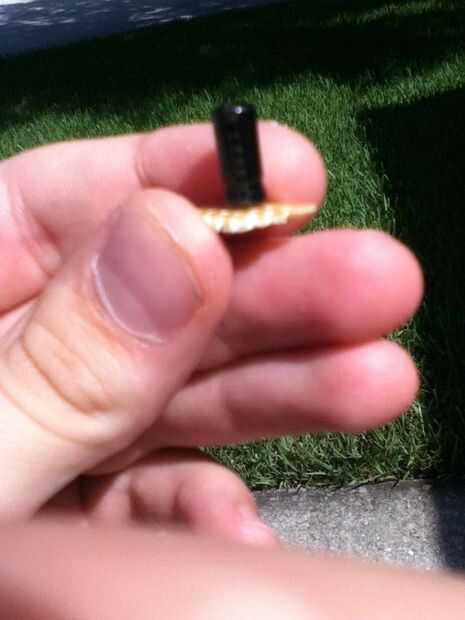

Este proyecto se ejecuta en una fuente de alimentación de 9V. Por lo tanto, usted necesitará conseguir un panel solar de 9V. Mina era un panel de solar 2W de 9V de Amazon. Vino con un diodo, y el panel solar tenía una muestra en su lado positivo. La soldadura diodo con el anillo blanco en la dirección correcta. Suelde el interruptor en. El + va al interruptor, si es un SPST. Luego de la soldadura el cable de + y el - alambre en lugar. Soldar en el tablero de perf. Attatch el rojo llevó a la Junta de perf. Luego poner la 22uF al lado del LED rojo. La flecha en el lado y la pata corta es el negativo, por lo tanto la soldadura a la - pata del LED (la pata corta). Coloque el LED naranja después de la 22uF. Obtener algún alambre. Eso tablero de perforación de los cables de la soldadura. La Junta perf anterior no tiene que ser grande. Este será aproximadamente del mismo tamaño. Soldar los cables al LED naranja. Luego, en el clip de batería, cable rojo es +, negro es-. Se necesita un diodo de soldadura en el enganche de alambre. Si no, entonces cuando usted carga, goteará electricidad en el circuito. Por lo tanto, la soldadura del diodo hacia el clip. Después de eso, el LED verde de la soldadura. Si se enciende, entonces significa que es y de carga.
