Paso 5: El esquema para trabajar con Seeeduino o cualquier funcionamiento tablero de 3.3V

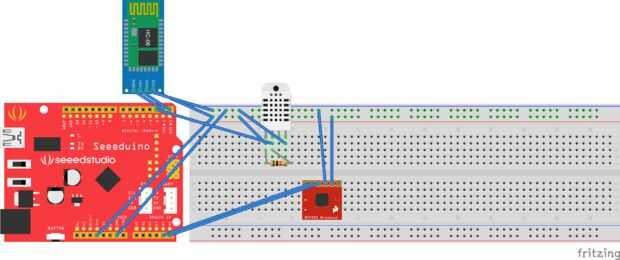

La imagen muestra la conexión con los sensores a la Junta Seeeduino. La Junta es V3, pero Imagínense que es encender el interruptor de la lógica de los 3, 3V. Todo se conecta bastante simple. BMP180 se conecta a la fuente y el SCL a A5 y SDA a A4. DHT22 necesita un tirón para arriba resistencia entre el pin Vcc y datos. Que conecte ese pin de datos a cualquiera de los pines digitales en el Seeeduino. Elegí a pin 2.
El código para los sensores es en abajo disponibles para descargar. Recoge datos y pone la línea en serie como se puede ver en el monitor Serial o a través de una aplicación Android. La aplicación se describe en uno de los pasos.
