Paso 6: Cómo conectar los componentes en un tablero de microcontroler 5V
Ahora viene el cuadro como para conectar todo junto en un 5V solo tablero. La junta sin embargo puede suministrar 3.3V como Arduino Uno, pero el nivel de lógica es de 5V.

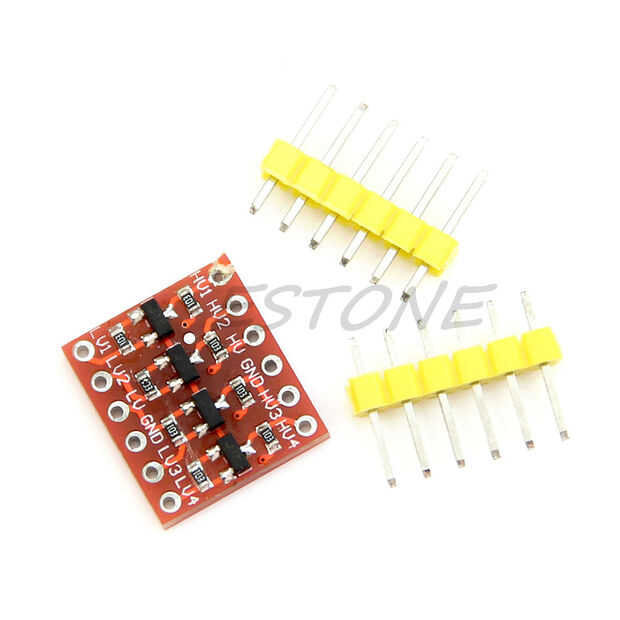

Para ello, vamos a necesita palanca de cambios/convertidor de nivel como este, lo compré en ebay (http://www.ebay.co.uk/itm/400953346213?_trksid=p2057872.m2749.l2649 & var = 670492331993 & ssPageName = STRK % 3AMEBIDX % 3AIT)
A menudo les responden como switcher de lógica I2C pero eso es principalmente debido a suele ser lo más objetivo. Sin embargo, usted sólo puede utilizar para cargas pequeñas, como por decir las líneas de comunicación y no para regular a 5v a 3.3v, ya que no está diseñado para eso.
El cuadro puede ser confuso pero mantenga conmigo.
-La tensión de alimentación para los componentes es de 3, 3V que la ONU puede hacer salir
-todas las líneas de comunicación incluyendo TX/RX, SCA/SCL y dataPin 2 están conectados a nivel conveter en la parte de LV(Low voltage) y están conectados por el lado de alto voltaje del convertidor a la ONU--> para todo como antes con el conmutador de nivel intermedio.
Ahora usted puede estarse preguntando por qué puso el módulo bluetooth y el sensor de 5v a la unidad lógica así.
Lo hice para simplificar todo y como el baja cantidad de canales de la palanca de cambios de nivel que se puede comprar es de alrededor de 6 o algo. De todos modos, puede conectar el sensor de 5V a 5V por separado y los datos de la línea directamente al pin digital Uno.
ESTO ES IMPORTANTE

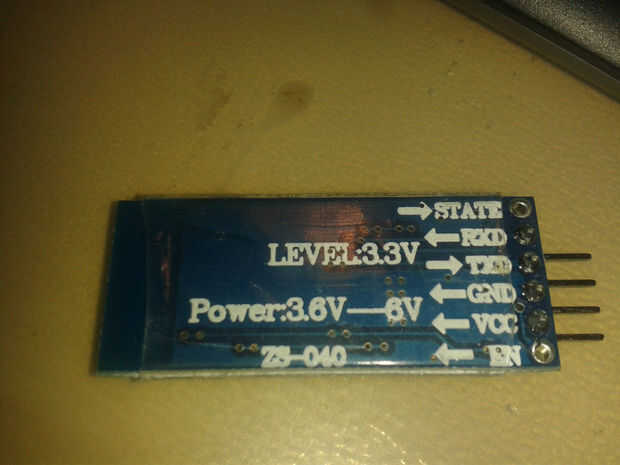

Tuve un módulo bluetooth que funciona a 5V en Vcc y lógica. Pero muchos de ellos tienen marcas que it poerates en 3.6-6V de fuente, pero con un texto "nivel: 3.3V".
La imagen muestra la parte posterior de la misma, por lo que es bueno conectarlo todo a la Vcc y funcionó bien conmigo. Si el rango disminuye porque la Vcc se conecta a 3, 3V y no el mínimo 3.6, puede allway conectarse Vcc de 5V y la lógica funciona a 3.3V.
