Paso 3: Vivienda y Asamblea
Metal caja x 1
Interruptor de encendido-apagado x 1
LED (con vivienda) x 2
Jack estéreo de 6,3 mm x 1
Jack Mono de 6,3 mm x 2
Un montón de cables
Instrucciones:
Tengo una caja de metal que planeaba usar para hacer efectos de guitarra. El tamaño es justo para este proyecto.
El concepto de este proyecto es hacer ajustable el ángulo de convergencia / divergencia, y la idea era usar el tapón de ángulo recto juntado con las tomas, por lo que puedo establecer el ángulo manteniendo los micrófonos conectados al circuito. Esto es confiable y rentable, y también puedo sustituir / fijar fácilmente en el futuro los micrófonos si están rotos.

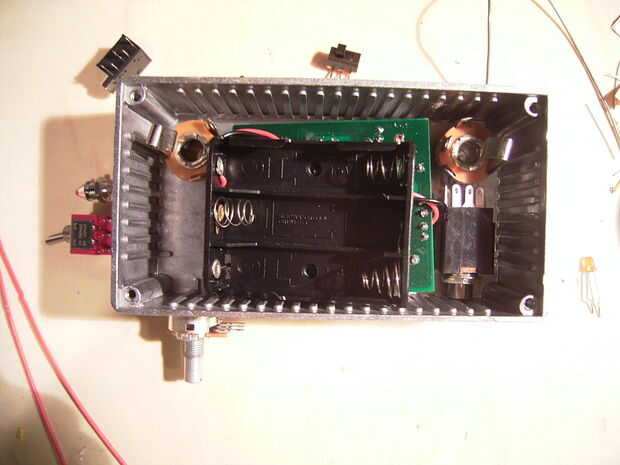

Primero se reúnen todas las piezas y ponerlas dentro de la caja para visualizar el espacio, asegúrese de que no se enfrentarán entre sí antes de taladrar los agujeros (que es un error a menudo en el pasado al construir los efectos de la guitarra). Sólo tengo un taladro de mano en casa para que los agujeros de perforación es un proceso agotador y requiere mucho tiempo para mí.

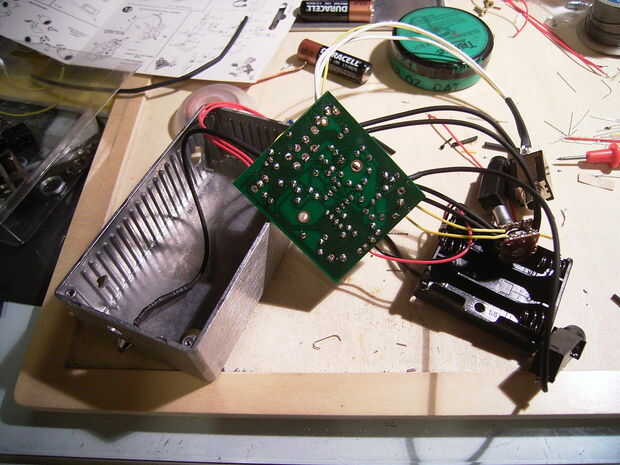

Otro agotador y mucho es el tablero de componentes en el PCB. Usé cables blindados para los recorridos de la señal principal para la mayoría del tiempo la pasó cortando y preparando los cables.

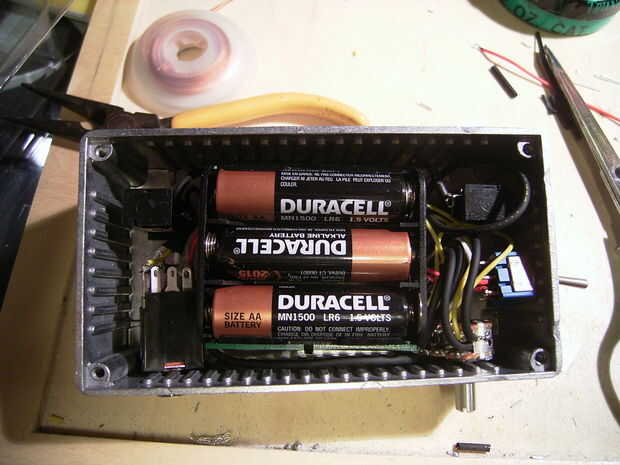

Después de soldar todos los componentes, pruebe y compruebe que todo está en orden de trabajo. Cuando estés satisfecho, entonces usted puede montar el de componentes de la placa a la caja y terminar para arriba.
