"DIY - excelente línea TRACER ROBOT sin microcontrolador" (3 / 7 paso)

Paso 3: Parte principal - hacer el circuito!!!

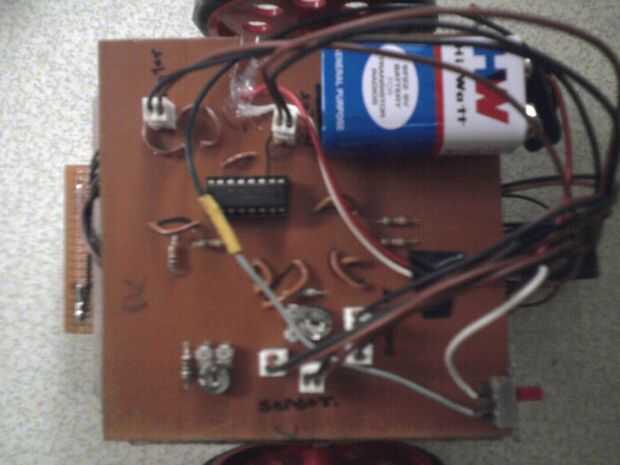

He implementado estos circuito en el protoboard primero para la confirmación y después de que el circuito final se implementa en PCB.

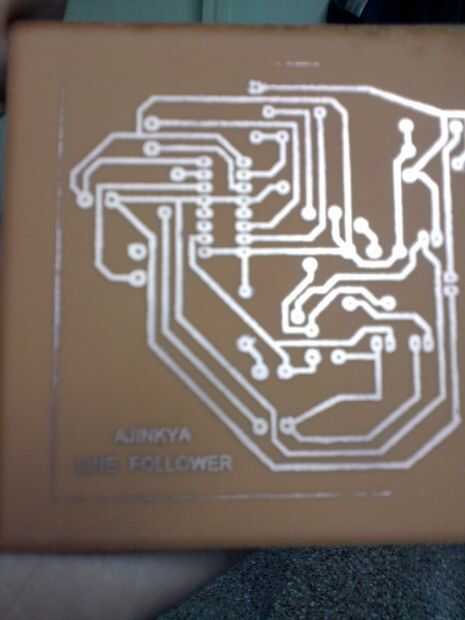

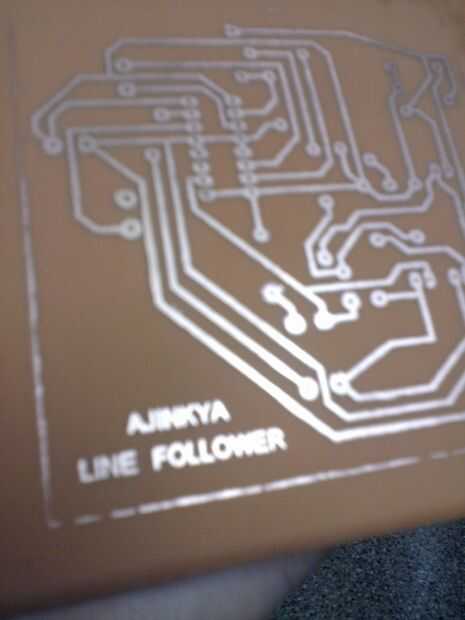

El PCB es también hecho por mí en casa. Es fácil de hacer en casa. También se perfora por mi pequeño pero potente taladro casero
máquina. (Ver fotos).

Si eres principiante para hacer pcb entonces no se preocupe! puede hacer el PCB en el país. A la fabricación de PCB vea artículos sobre (

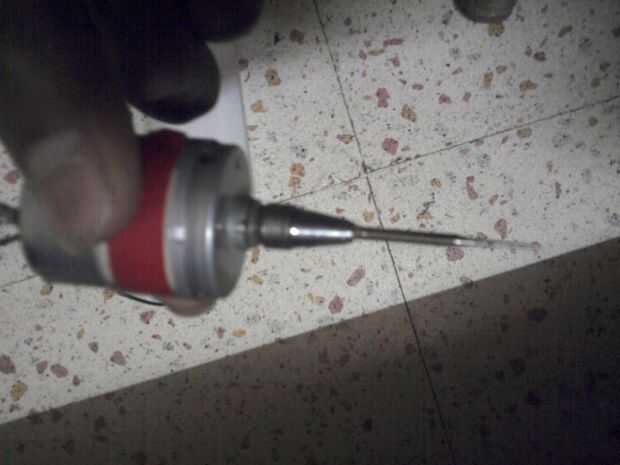

La máquina de perforación es hecha por mí en casa después del uso de muchos tipos diferentes de motores... por fin tengo el par más alto motor de chatarra!!!

puedes ver el taladro en las fotos.
