Paso 3: El circuito
OK, esta parte es fácil si tienes sensor de breakout Junta, pero si tienes solo los sensores, que tenga que hacer alguna soldadura y un componente adicional (una resistencia de 10.000 ohmios por sensor será necesaria). Este enlace aquí explica el cableado del sensor de gases. En la segunda imagen vemos el cableado del sensor sin breakout Junta.

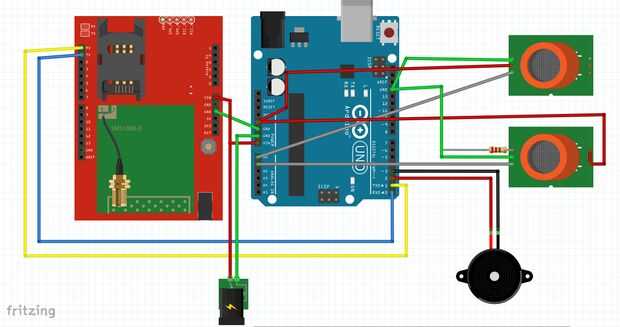

En las fotos he utilizado un sensor con breakout board otro sin él. Las conexiones se da abajo o seguir el primer diagrama del circuito.
Módulo GSM:-
TX -> Rx de Arduino(pin 0)
RX -> Tx de Arduino(pin 1)
GND -> Gnd de Arduino
Vin -> fuente de alimentación + ve
GND -> fuente - ve
Un 2G o tarjeta SIM más bajo puede utilizarse para el módulo GSM para enviar mensajes de correo de voz. Por favor, asegúrese de que la zona soporta conectividad 2G sobre transmisión inalámbrica, de lo contrario tienes que usar una versión superior del escudo celular.
Zumbador piezoeléctrico:-
Dos cables uno al pin Arduino 2 t otro Arduino pin3. Secuencia no importa.
Además, entrada de alimentación + ve a Arduino Vin y - ve a Gnd Arduino de entrada.
Usted puede tener dificultad para encontrar las terminales de cableado del sensor, siga los pasos en este caso.
Nota: - Si tienes dos sensores con breakout Junta, siga sólo 1. Si no tiene placa breakout, siga sólo 2.
Método 1.
La conexión de tablero de arranque sensor es como sigue:-
GND - GND del arduino de sensor
sensor Vcc - arduino 5V
sensor a - A0 pin arduino
Método 2.
La conexión sin breakout Junta es:-
Como seguido en segunda foto excepto el pin de entrada analógico que va a arduino del pin A1.
Por último, por favor asegúrese de que para este proyecto que no hay conexiones sueltas, asegurar la conexión por soldadura o un perno de puente en el caso de los módulos de conducción, créeme que te salvará de problemas más adelante.
