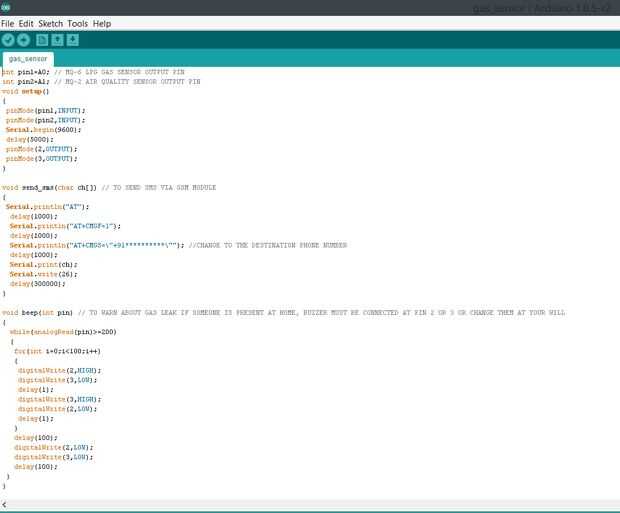

Paso 4: Programar el Arduino
Copiar y pegar el siguiente código desde aquí, o usted pueden hacer algunas modificaciones en él para su propósito.
int pin1=A0; // MQ-6 LPG GAS SENSOR OUTPUT PIN int pin2=A1; // MQ-2 AIR QUALITY SENSOR OUTPUT PIN int trigger1=400; //AT WHAT SENSOR OUTPUT VOLTAGE VALUE LPG ALARM WILL BE TRIGGERED int trigger2=400; //AT WHAT SENSOR OUTPUT VOLTAGE VALUE SMOKE ALARM WILL BE TRIGGERED void setup() { pinMode(pin1,INPUT); pinMode(pin2,INPUT); Serial.begin(9600); delay(5000); pinMode(2,OUTPUT); pinMode(3,OUTPUT); } void send_sms(char ch[]) // TO SEND SMS VIA GSM MODULE { Serial.println("AT"); delay(1000); Serial.println("AT+CMGF=1"); delay(1000); Serial.println("AT+CMGS=\"+91**********\""); //CHANGE TO THE DESTINATION PHONE NUMBER delay(1000); Serial.print(ch); Serial.write(26); delay(300000); } void beep(int pin) // TO WARN ABOUT GAS LEAK IF SOMEONE IS PRESENT AT HOME, BUZZER MUST { //BE CONNECTED AT PIN 2 AND 3 OR CHANGE THEM AT YOUR WILL while(analogRead(pin)>=200) { for(int i=0;i<100;i++) { digitalWrite(2,HIGH); digitalWrite(3,LOW); delay(1); digitalWrite(3,HIGH); digitalWrite(2,LOW); delay(1); } delay(100); digitalWrite(2,LOW); digitalWrite(3,LOW); delay(100); } } void loop() { char ch1[]="Attention! Gas leakage at Home! Attention!"; //DIFFERENT MESSAGE IN DIFFERENT CASES char ch2[]="Attention! Thick smoke detected at Home! Attention!"; int sensor1 = analogRead(pin1); int sensor2 = analogRead(pin2); if(sensor1>=trigger1) //IN CASE LPG/COOKING GAS LEAKAGE IS DETECTED { beep(pin1); send_sms(ch1); } else if(sensor2>=trigger2) // IN CASE SMOKE IS DETECTED { beep(pin2); send_sms(ch2); } } He escrito el código en parte y funciona en caso de que quiera cambiar algo de ella o añadir algunos extras para la expansión.
Una cosa para notar que los valores de activación son los valores de salida analógica del sensor. Arduino tiene salida analógica en los pines A0 a A5 en rango de 0-5 V y convertirlos en piezas de 1024 (da 0V 0 y 5V da 1023). Desde aquí el valor del disparador es a 400, que significa (400 * 5) / 1024 = 1.9 V aprox. y por lo tanto, cuando el voltaje del sensor entre arriba alarma V 1.9 se activará.
