Paso 9: Perforación - pernos
Ahora se perfore los agujeros para los bulones. Todos los pernos que usé eran 1/4", y estoy suponiendo que utilizas el mismo. Si está utilizando diferentes tamaños de tuercas y tornillos, ajuste la broca según corresponda.

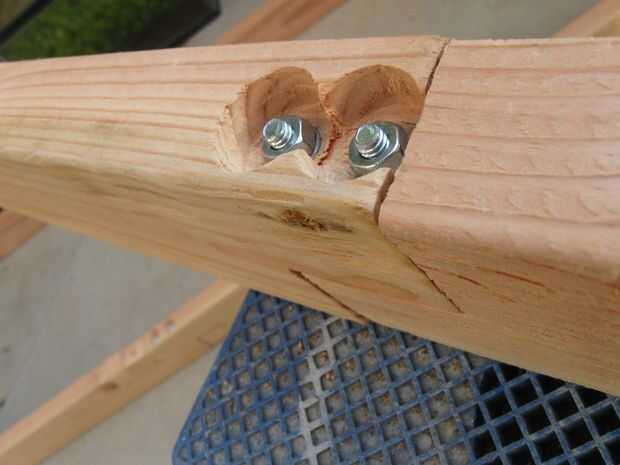

Cada empalme de regazo tendrá dos pernos reforzándola.
39A-D:
-Con S2 hacia arriba, dibuje líneas horizontales dentro de la articulación 1" y 2" del borde del S5.
-Con S2 hacia arriba, dibuje una línea de centro vertical en el interior de la articulación.
-Taladre a través de todo el camino en la intersección.
-Cambiar a una poco más grande Taladro broca o agujero cortador Avellane el agujero (la broca debe ser lo suficientemente grande para alojar la tuerca hexagonal, cabeza hexagonal y la arandela).
-Con la broca más grande, perforar a una profundidad de aproximadamente 0.5" en el lado de S4 del agujero.
-Las piezas retiradas.
37A-F:
-Con S2 hacia arriba, dibuje líneas horizontales dentro de la común 0.5" y 1.5" desde el borde del S5.
-Con S2 hacia arriba, dibuje una línea de centro vertical en el interior de la articulación.
-En las intersecciones, perfore todo el camino a través de seis de las piezas.
-Avellane los lados S4.
-Repita para las otras piezas.
37G-H:
-Ahora se perfore para las tuercas de barril. Si no está usando las tuercas de cañón, simplemente Repita los pasos de 37A-F 37G-H.
-Con S2 hacia arriba, dibuje líneas horizontales dentro de la común 0.5" y 1.5" desde el borde del S5.
-Con S2 hacia arriba, dibuje una línea de centro vertical en el interior de la articulación.
-En la intersección, perfore un orificio de 1.25" profundo. No pasar todo el camino .
-Luego, en la parte superior del empalme de regazo (S5), trazar una línea 0.5" desde el borde del S4.
-Ahora dibuja una línea de intersección, centrada va de S2 a S4.

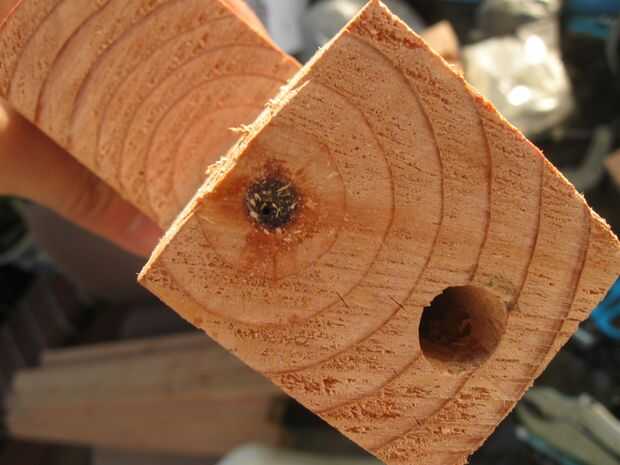

-Taladre un agujero profundo de 1.5" en la intersección. Use una broca apropiada para la tuerca cilíndrica. Mina eran 13mm de ancho. Estos agujeros deben reunirse con los otros agujeros que ha perforado.
