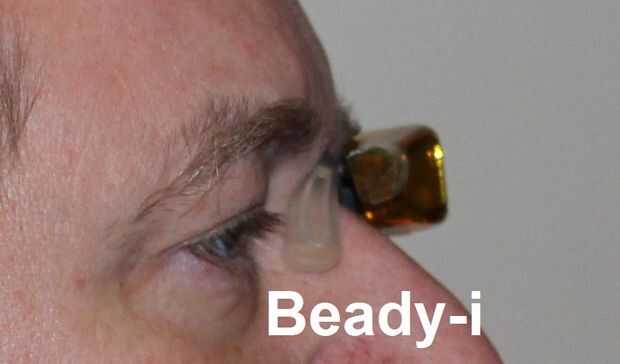

DIY Google cristal también conocido como el "Mirlo-i»

Monocular lateral venda usable pantalla flexible. I've got my beady eye on you.............................................................................................................

En 2009 publiqué un Instructable sobre cómo hacer un par de gafas con una cabeza de pantalla a un ojo, con un par de gafas de vídeo Olympus Eye-Trek.

Mi razón para estos proyectos es que considero que muestra usable será muy útil en medicina del hospital, particularmente de Anestesiología. Esto ahora se ha transformado en otro proyecto, la ViVi: haga clic aquí para sitio de ViVi

Actualización 30 de noviembre de 2015:

Mucha especulación de los medios de comunicación sobre el nuevo Google cristal 2 después de una patente otorgada a Google en Estados Unidos, publicado este mes, para un dispositivo con una venda elástica flexible que se ajusta alrededor del lado de la cara, oreja y vuelta atrás de la cabeza. Haga clic aquí para artículo de borde

Sin embargo, parece que realmente se presentó la patente de Google septiembre de 2012, grandes mentes piensan igual me supongo!

Curiosamente las exhibiciones monoculares son actualmente mucho más caras que los binoculares que a pesar de tener sólo el mostrar como se perciben como dispositivos semi profesionales. Los militares usan versiones rugosas y también hay un gran impulso para aplicaciones médicas.

Este es mi intento de hacer una versión mucho mejor que la última vez, un poco inspirado en el proyecto de Steve Mann Eye-Tap y también inspirada en Martin Magni quien ha hackeado previamente los vidrios videos de que intención de utilizar. Específicamente los objetivos esta vez son:

a) no integrado en un par de gafas. En su lugar tenemos un puente de la nariz para localizar a un extremo y una correa elástica funciona alrededor de la parte posterior de la cabeza a una pequeña almohadilla debajo de la oreja en el lado opuesto. Esta disposición está inspirada en una versión reciente del concepto del ojo del grifo (que también originalmente un tipo de gafas de marco).
b) varios proyectos DIY que hay hack una pantalla de un lado de un par de gafas de vídeo y montarlo en un brazo en un marco de los vidrios de alguna manera, a menudo con mucho de la experimentación necesaria para conseguir la alineación correcta con el ojo. En este proyecto, simplemente mantenga la alineación de la fábrica de un lado de los vidrios videos he utilizado.
c) más pequeña posible: gafas de vídeo más borrar vista todo hacia adelante y luz entrando desde arriba y abajo. Yo quiero exactamente lo contrario, quiero usar estos mientras hacemos otras cosas, por eso quiero ver con un ojo y con el "video" ojo también poder ver en estéreo si miro hacia arriba o hacia abajo.

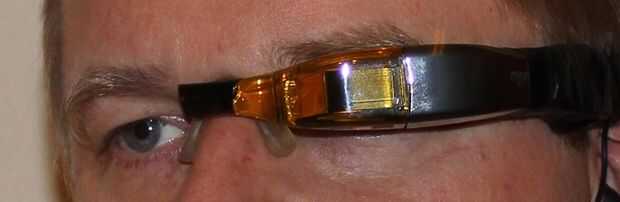

Aunque la pantalla se ve muy cerca de mi ojo, puedo ver fácilmente lo que estoy haciendo en estéreo si miro normalmente (no hacia abajo, sólo mirada hacia abajo es suficiente). Esta es la ventaja de la pantalla muy delgada.

Muchas gafas de vídeo ya que son amplia y bloquean la luz, pueden tienden a tener un placa plano funcionando todo el ancho de la parte delante de la cara. Esto hace de hacking para hacer un display de un ojo no imposible pero complicado.
Las gafas Myvu Crystal son grandes ya que son esencialmente de dos pantallas, con un cable independiente a cada lado, unido en el centro sobre la nariz. La calidad es bastante buena y cada pantalla es físicamente muy pequeña.

Tengo una impresora 3D y el plan original era eliminar la electrónica de las unidades de visualización e integrar en una estructura impresa sobre mi ojo. Sin embargo más pensado, más me di cuenta de que los oculares de Myvu cristal se ven bastante bien de todas formas y sin duda mejor que cualquier cosa pudiera diseñar e imprimir.

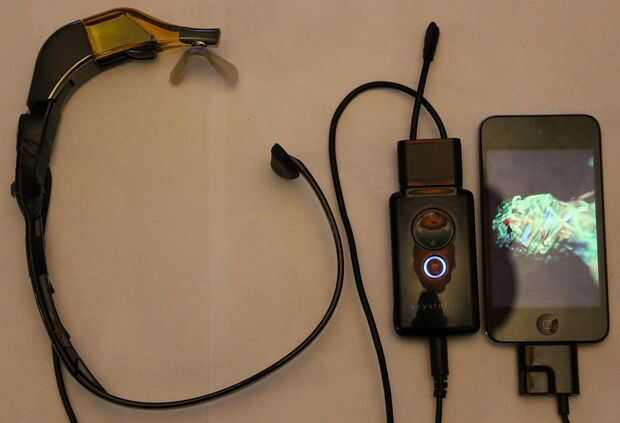

La banda elástica alrededor de la parte posterior de la cabeza es de un juego de auricular que viene con una banda elástica con una almohadilla en el extremo, un solo auricular y un pequeño micrófono.

Con algunos hacking I se unió a los dos juntos y había hecho una realmente muy cómoda minimalista monocular cabeza montada pantalla.

Además, viene con un i-Phone / i-Pad / i-PodTouch conector por lo que puedo descargar películas o la televisión programas de por ejemplo BBC iPlayer, en un PodTouch i en mi bolsillo y verlas en movimiento. Si salen con cualquier aplicaciones de realidad aumentada decente en el futuro, puedo usarlos. De lo contrario voy a pegarlo a ver películas y televisión.

Obviamente esto también pueda interesar a la comunidad informática usable también. Tomó cerca de 3 horas para hacer lo que es mucho menos que mi primer intento en 2009.

Lo que usted necesita:

Myvu Crystal videos gafas o algo similar, idealmente con un iPod Touch / iPad tipo opción de conexión:
http://www.Engadget.com/2009/04/24/myvu-Crystal-r...

Un auriculares para juegos básicos, el tipo con los solo auriculares por un lado y un cojín en el otro lado.
http://www.Amazon.co.uk/DP/B000GET9P2/?Tag=hydra0...

Dremel con un disco de corte o algo similar.

Pegamento epoxi o una pistola de pegamento.

Opcionalmente una muy pequeña tuerca y perno
