Que acaba de adquirir una bicicleta medio decente y vivir en una ciudad con una tasa de robo de bicicleta casi tan alta como Nueva York, quería tener algo de paz de la mente que si fuera un ladrón con una amoladora cortar a través de mi U-lock podía todavía captura.
Mis limitaciones principales fueron los siguientes:
- El dispositivo tiene que ser Arduino basado que si corro en problemas fácilmente puedo buscar los foros de ayuda
- Lo que hago tiene que ser capaz de caber en un bolso pequeño que pasa por debajo de mi asiento
- La batería debe durar mucho tiempo, por lo menos un par de semanas. No quiero tener que planificar mis paseos en bicicleta alrededor de mi cerradura está cargando o no.
Este proyecto es bastante barato, sobre todo si se compara con el costo de reemplazar su bicicleta robada! Que he esbozado el costo de todos los componentes utilizados en mi diseño a continuación. Pude utilizar algunos viejos piezas tenía por ahí y esperamos que tú también lo harás. Si había comprado todo lo necesario estrenar esto habría costado sobre $225.
Componentes
- Arduino Uno ($24,95) https://www.sparkfun.com/products/11021
- Escudo de GSM de Arduino (99,95$) http://www.amazon.com/Arduino-GSM-Shield-Integrate...
- Adafruit último GPS Breakout ($39,95) http://www.adafruit.com/product/746
- Escudo de prototipado Arduino http://www.adafruit.com/products/51
- > 1.5A Transistor PNP, usé el TIP127 sólo porque es lo que nuestra tienda de electrónica local. Iré sobre precauciones para el uso de diferentes transistores más adelante. ($1,00) http://CA.Mouser.com/productdetail/STMicroelectron...
- 2.7 resistencia de K (paquete de $1,00)
- 7.4V 2S Li-Po batería ($10) http://www.hobbyking.com/hobbyking/store/__37346 __...
- Retractable Cable Lock ($12,42) http://www.amazon.com/Master-Lock-4605D-3-Foot-Ret...
- Tarjeta SIM GSM ($10 + 30cents/sms) es la tasa de Rogers en Canadá. Sólo asegúrese de que usted está en un portador GSM.

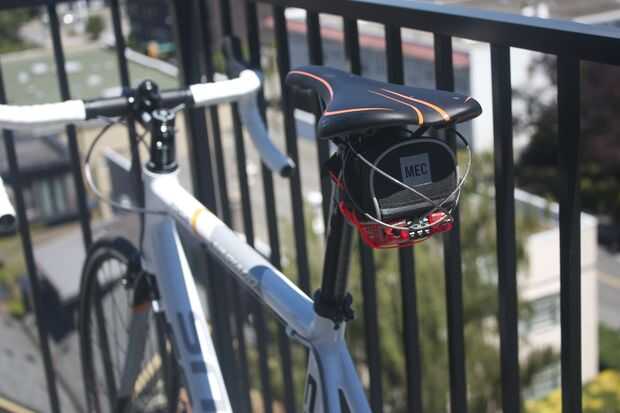

- Debajo del bolso del asiento ($14) para excelente MEC tiene una gran que todo encaje perfectamente. Te sugiero que pruebes todo en la bolsa de montaje antes de despegar las etiquetas. http://www.mec.CA/Product/5024-801/MEC-Shell-SEAT-...
- Alambre
- De la soldadura
- 5 minutos rápido Set Epoxy ($5)
- Zap las correas ($2)
Herramientas
- Cargador de baterías Li-Po 2s
- Soldadura de hierro
- Peladores de alambre
- Destornillador de cabeza Philips
- Plano Destornillador (o alguna buena herramienta curiosos)
- Multímetro digital
