Paso 17: Conexión de los botones

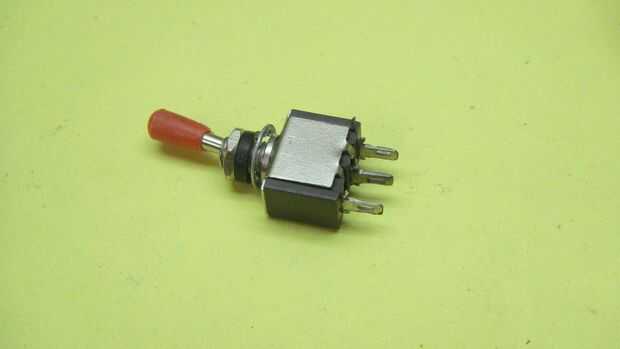

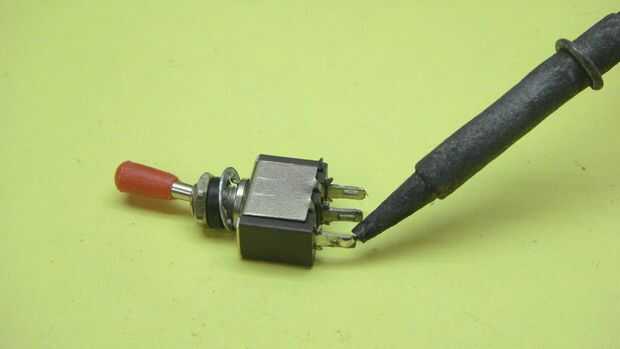

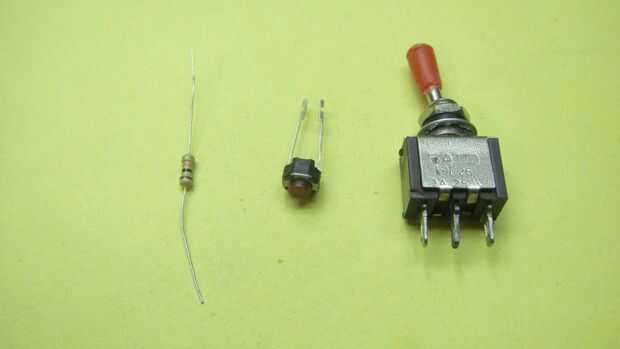

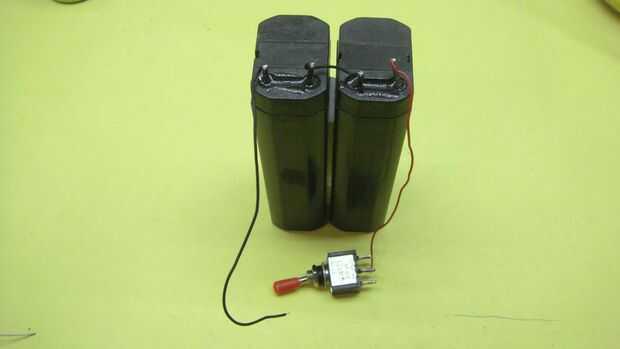

Para encender/apagar nuestro Arduino, sería agregar un botón de encendido/apagado. Se puede utilizar un simple de encendido/apagado botón o un interruptor de palanca o un interruptor. Las conexiones son muy sencillas. Conecte un cable del botón al positivo de la batería y otro cable a Vin de Arduino. Conecte el negativo de la batería al gnd de la placa Arduino. Ahora pulsando el botón, usted puede encender su linterna.

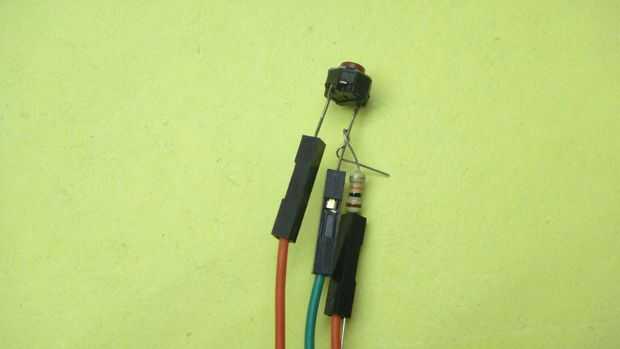

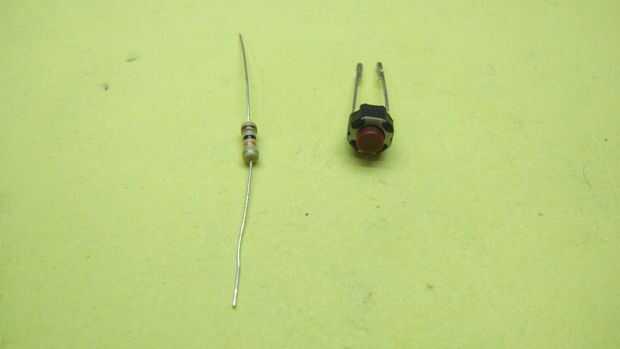

Para elegir el modo de lámpara, estaría utilizando un interruptor de botón. Conexión son un poco simples. Primer lugar el botón en el cuadro como en el caso de LM35 (parte superior debe estar fuera de la caja y llevar dentro de la caja). Conecte el botón según los pasos indicados a continuación o consulte el circuito en las imágenes de arriba.
- Pin 1---5v de Arduino
- Pin 2---pin digital de Arduino 7

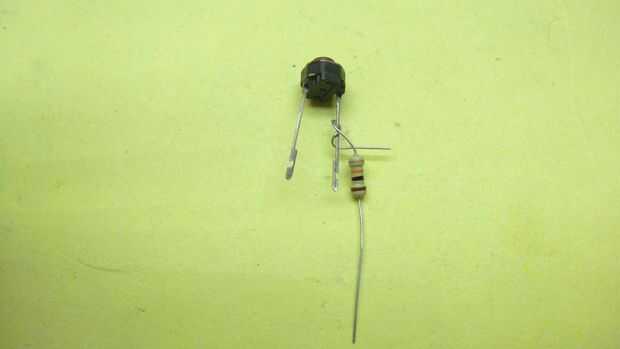

- Pin 2 a través de un resistor de 10K---gnd de Arduino

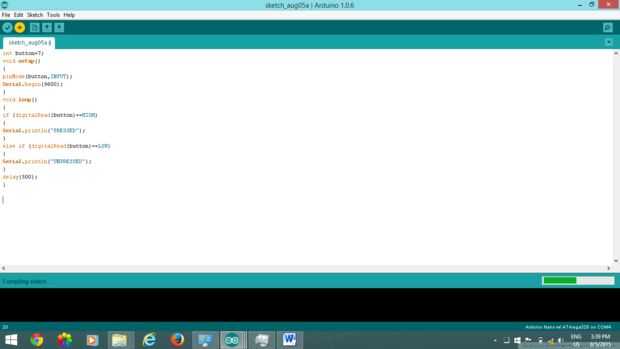

Añadir el código que indicamos a continuación para comprobar su pulsador. Cuando se presiona el botón, pulsa voluntad impresa en el monitor serial y cuando está sin prensar, unpressed se imprimirá.
int tecla = 7;
void setup()
{
pinMode(button,INPUT);
Serial.Begin(9600);
}
void loop()
{
Si (digitalRead(button)==HIGH)
{
Serial.println("pressed");
}
else if (digitalRead(button)==LOW)
{
Serial.println("UNPRESSED");
}
Delay(500);
}
