Paso 2: Conocer las piezas
Hay un montón de instructables que sólo te dicen cómo hacer el proyecto, las piezas necesarias y los esquemas. En la corriente de la electrónica, la gente tiene mucha ansia por saber sobre cada cosa excepto en el caso de personas que está haciendo para ganar dinero. Personas que les gusta hacer proyectos de bricolaje quiere saber acerca de cada parte y cómo funciona y lo que es el uso de esa parte de ese proyecto en particular. Este paso sólo es eso. He intentado dar información suficiente sobre la pieza. La información no se da en forma muy detallada pero todavía creo que ayudará a mucho especialmente los recién llegados.

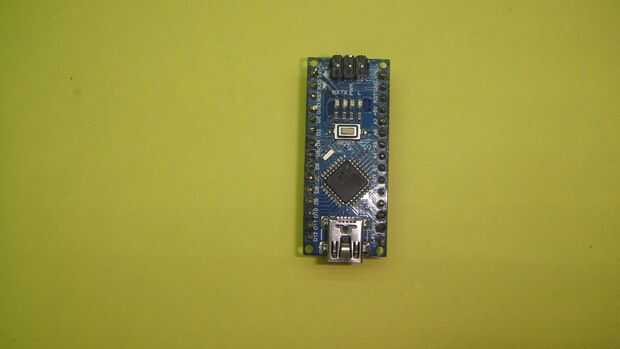

Arduino:
Arduino es una plataforma de computación física de código abierto basada en una tabla simple microcontrolador y un entorno de desarrollo de software para el tablero de escritura. Arduino puede ser usado para tomar entradas de entorno usando el sensor, enviando salidas a varios objetos como LED, pantalla LCD, relé y lo utilicen como PWM (Pulse Width Modulation) para control de motores, LEDs etc.. Aquí está actuando como el cerebro de la lámpara. Vamos a usar PWM y entradas analógicas del Arduino en esta lámpara. Elección de Arduino no es un proceso difícil. Si ya uno tiene usar. Si vas a comprar un nuevo Arduino, comprar Arduino nano es pequeño en tamaño y muy fácil de programar. Arduino mini pro también es pequeño pero se necesita un programador para cargar el sketch que.
MÓDULO DE BLUETOOTH:
Es una parte importante de esta lámpara. Sin esto no puede controlar el LED (LED blanco puede controlarse sin este pero no se puede controlar RGB LED). El módulo Bluetooth utilizado por mí es HC-06. HC-05 también es compatible con esta lámpara y no necesita realizar cambios en el sketch de Arduino pero con HC-06 módulo es aconsejado por mí como la versión mejorada de HC-05 aunque ambos son similares, pero una pequeña variación en el voltaje de funcionamiento de los módulos.

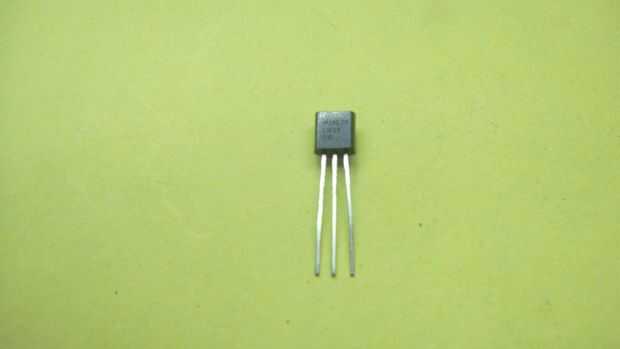

LM35 SENSOR DE TEMPERATURA:
Se utiliza para medir la temperatura de los alrededores. El embalaje de este sensor es el mismo a partir de 3 transistores de plomo. También contiene 3 cables que son vcc, gnd y salida. Tenga cuidado al utilizarla ya que es un poco delicado y pequeño de tamaño así que puede ser perdido fácilmente.
DHT11 SENSOR DE HUMEDAD Y TEMPERATURA:
Puede medir tanto la humedad como la temperatura de los alrededores. Una pregunta debe golpear en la cabeza que si el módulo DHT11 puede medir temperatura también entonces por qué estamos usando LM35. La respuesta es el DHT11 puede utilizarse también para medir la temperatura pero son mucho más precisas las lecturas dadas por el LM35 entonces DHT11. Puede editar el programa y hacerlo para medir temperatura mediante sensor DHT11 pero habría una pequeña variación de + - 2 * C en la temperatura.

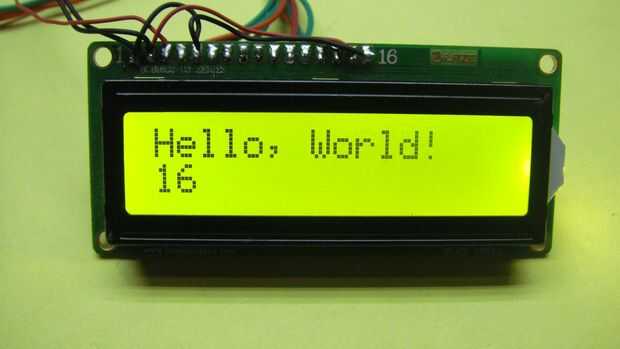

LCD:
Después de medir la temperatura y la humedad lo que haremos con eso. Tampoco lo utilizamos para encender y apagar la lámpara de acuerdo a la variación de temperatura y humedad o la muestre al usuario para hacerle saber acerca de la condición atmosférica alrededor de él. Para eso debe tener una pantalla o mostrar. Puede utilizar el monitor de Arduino Serial para eso pero va a ser difícil que alguien lleve la computadora portátil donde él ir nunca por lo que la única opción de izquierda utiliza un display o LCD. Themarket se inunda con un montón de pantallas LCD, pero la mejor opción es usar un LCD 16 X 2 de Arduino. Este LCD tiene 16 columnas y 2 filas para mostrar el mensaje y es el más popular y fácil de usar pantalla LCD.

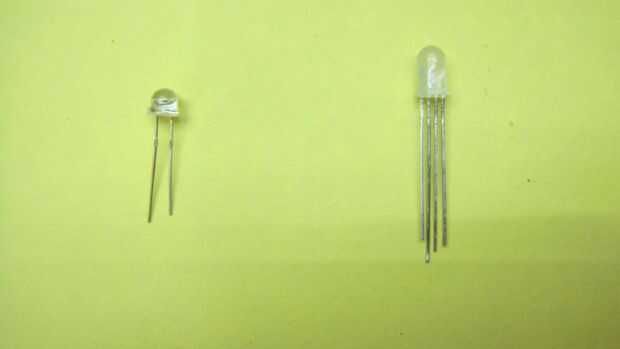

LEDs:
Su son básicamente dos tipos de LED utilizan aquí. Uno es solo color led de sombrero de paja blanco y el otro es un LED de RGB(Red,Green and Blue). Los sombrero de paja LED se utilizan aquí en lugar de LEDs redondeos normales porque son mejores que el que LEDs redondeos. Leds redondos tienen la tendencia de enfocar la luz en un área en particular. No dispersan luz tanto como sombrero de paja LED. Tienes que primero difunden los LEDs redondeos por frotamiento de lija para hacer la dispersión de la luz. En forma de cúpula led o paja sombrero llevado dispersa la luz, que las hace perfectas para las lámparas. Aunque sean pequeñas pero son muy brillantes. Su forma pequeña que se vean más hermosas que LEDs redondeos normales.
Los leds RGB son la mezcla de tres leds difundida juntos. Son buenos para hacer diversos colores por mezcla de los colores. Aquí estamos utilizando los como luces de discoteca para divertirse con nuestra lámpara. Comprar un cátodo común que LED RGB e intentar conseguir una lechosa. Hay que difundir la normal rgb led para hacer lechoso y obtener los mejores resultados de él.
TIP31c:
TIP 31c es un tipo de transistor de ensambladura bipolar NPN(negative-positive-negative). Se utiliza con tablero llevado. La corriente nominal de PWM de Arduino es 40mA y clasificación actual de uno blanco led es de 20mA. Estamos usando 36 leds blancos en nuestro led tablero por tablero led es 36 x 20 = 720mA. 720mA es mucho más mayor que 40mA por eso aumentar la corriente de placa Arduino que este transistor se utiliza. Cuando un voltaje se suministra a este transistor, el voltaje de salida es el mismo pero la corriente aumenta de manera significativa.

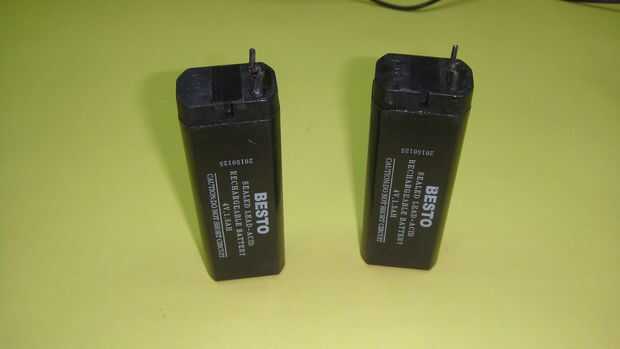

BATERÍA:
Elección de una batería perfecta, es el paso más importante. El amperaje de la batería le dirá por cuánto tiempo la lámpara emite luz no la tensión. Tensión es también importante. Elija una batería con voltaje entre 8V y 12V. La batería con voltaje entre esta gama es la batería más adecuada para esta lámpara como el regulador de voltaje de 5V de Arduino funciona perfectamente en esta gama. He utilizado dos 4V 1.5Ah baterías de plomo porque son muy baratos y no necesitan cargadores especiales. Sólo tiene que conectar la batería al adaptador y se cargará. He conectado 2 baterías en serie que me da 4V 1.5Ah de corriente. También puede utilizar las baterías de iones de litio sino aumentará el costo total de la lámpara.
