Paso 8: Conectar el LED blanco (parte 2)

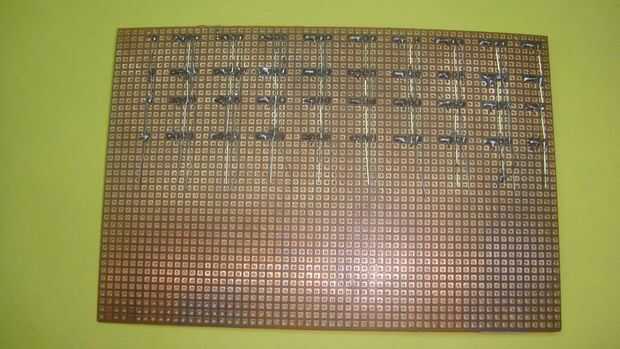

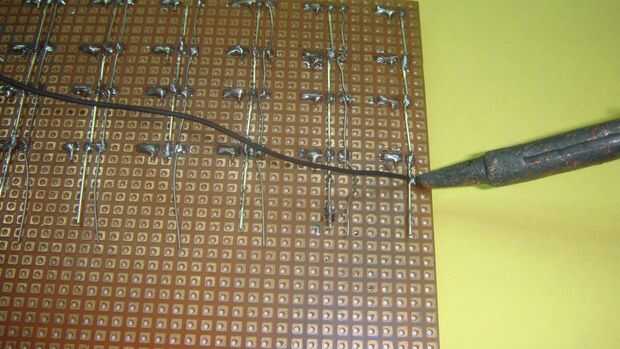

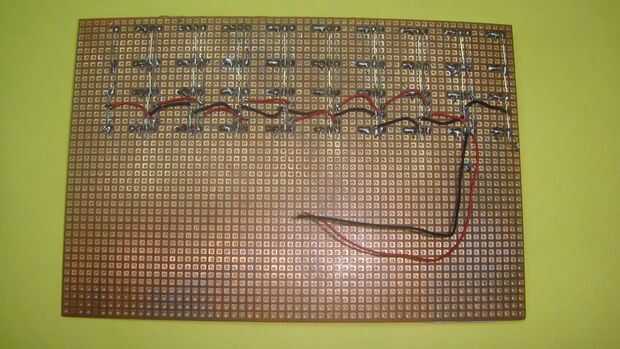

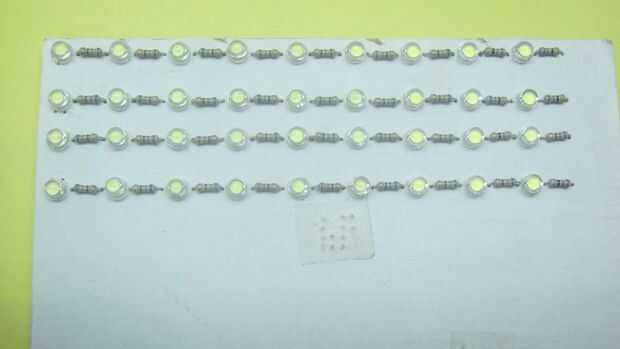

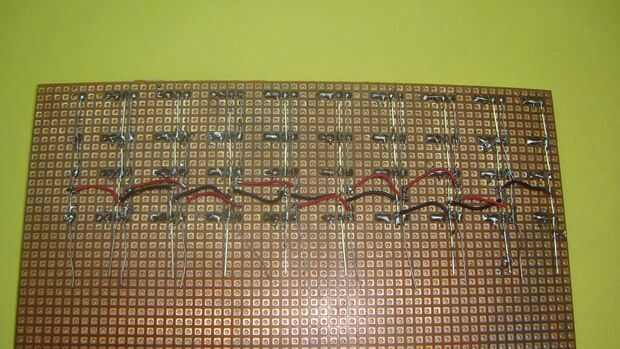

Después de que terminaste con soldadura de leds, conectar todas las filas en paralelo es decir, conectar el positivo de todas las filas juntas y negativas de todas las filas juntas. Luego soldar un cable al positivo de cualquiera de las filas que lo positivo del tablero llevado y el otro cable al negativo de cualquiera de la fila que va a ser la negativa del tablero llevado. Después de conectar las resistencias, quedarían con una resistencia de 68 ohmios. Esta resistencia se utilizarán mientras que conectando el RGB led para el tablero llevado.

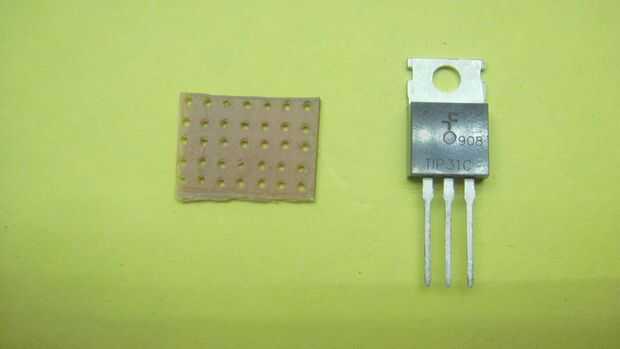

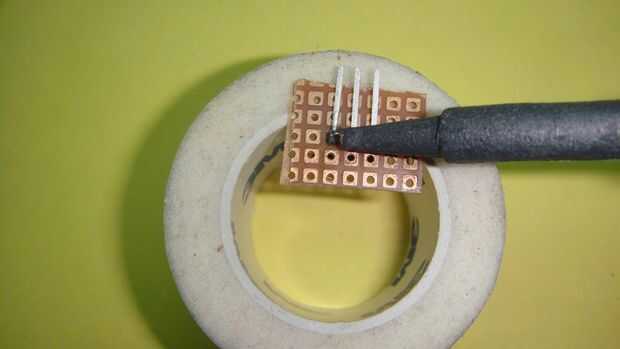

Ahora tome un pedazo pequeño de perfboard de descubierto. Soldadura TIP31c en esa pieza y conectarlo a tu Arduino usando el esquema dado anteriormente o como sigue:
- Pin 1---Arduino pin 11
- Pin 2---Led tablero negative(cathode)
- PIN 3---gnd de Arduino

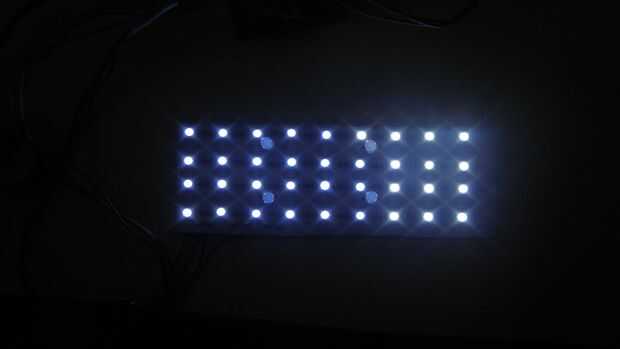

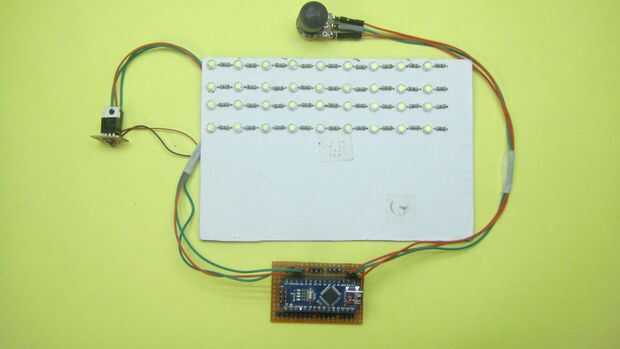

Conecte el positivo del tablero led al pin 11 de Arduino. Para comprobar el tablero llevado sube el siguiente código a su Arduino y control el tablero llevado usando la olla. Quienes quieren controlar el LED del pote sólo pueden terminar aquí e ir directamente a hacer la caja.
Hecho por Dushyanta para lámpara LED portátil DIY

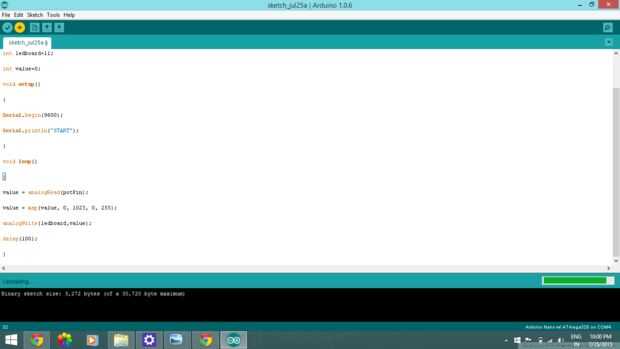

Boceto para comprobar tablero llevado usando la olla
int potPin = A0;
int ledboard = 11;
int valor = 0;
void setup()
{
Serial.Begin(9600);
Serial.println("Start");
}
void loop()
{
valor = analogRead(potPin);
valor = mapa (valor, 0, 1023, 0, 255);
analogWrite(ledboard,value);
Delay(100);
}
