DIY hovercraft inalámbrica (equipo OZ) (6 / 11 paso)

Paso 6: Conecte el circuito de la hélice

Este circuito controla dos propulsores.

El módulo regulador de voltaje regula el voltaje de la batería a 6V y alimenta el circuito del conductor. El circuito controlador procesa las señales de la placa arduino y ajusta la velocidad de dos motores.

Componentes en el circuito:

  • Dos motores del cepillo
  • Un circuito controlador L298N
  • Módulo de regulador de un voltaje (VRM)
  • Una batería de litio de 12V 6800mAh

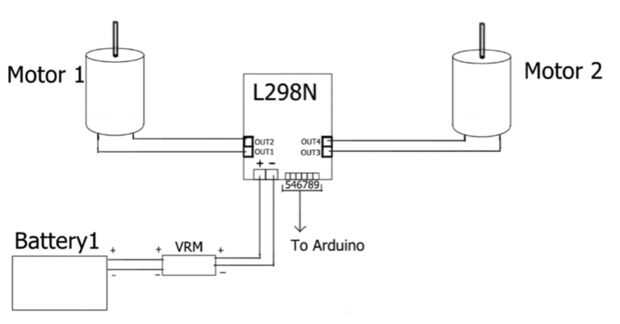

Conectar los cables a las ranuras como el diagrama de abajo.

Conecte el ENA, IN1, IN2, IN3, IN4, puertos ENB del módulo controlador a la placa Arduino pins 5, 4, 6, 7, 8, 9.
