DIY hovercraft inalámbrica (equipo OZ) (7 / 11 paso)

Paso 7: Conecte el circuito de ventilador canalizado

Este circuito controla y alimenta el ventilador canalizado. El ventilador canalizado expulsa aire a la tierra y hace que la libración de aerodeslizador en el suelo. El circuito le permite controlar a distancia la potencia del ventilador para que el aerodeslizador puede moverse en diferentes superficies.

ADVERTENCIA: choque eléctrico

La batería es fácil descargar. Mejor sería usar guantes aislantes para evitar descargas eléctricas.

Componentes en el circuito:

  • Un variador electrónico (ESC)
  • Batería de litio de 2200 mAh uno 11.1V
  • Un ventilador canalizado sin cepillo de 64mm

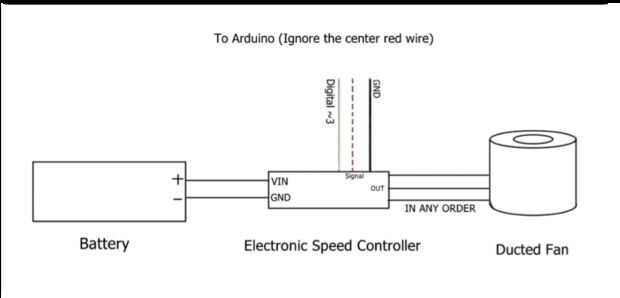

Conectar los cables a las ranuras como se indica en el diagrama.

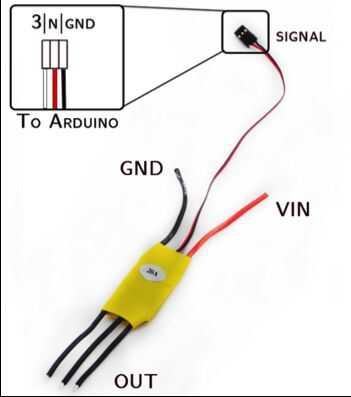

Aviso sobre el controlador electrónico de velocidad (ESC):

  • El regulador tiene dos pares de cables a tierra positivo. No revertirlos.
  • Los tres "cables OUT" no tienen ninguna orden. Puede conectar a ventilador canalizado en cualquier orden.
