Paso 4: Programación Hardware

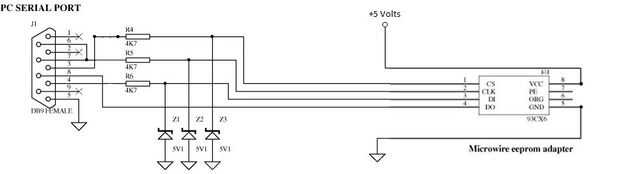

Esto es donde usted necesita conseguir un programador para conectar el chip a tu PC. Puedes comprar un programador USB de eBay o hacer tu propio para comunicarse con el puerto serie. En mi caso, hice mi propio, usando este circuito EEPROM.
Los componentes requerían son bastante básico, tres resistencias de ohm de 4,7 K, tres diodos zener de 5V y un ordenador con un puerto serie. Para conectar el chip EEPROM de 8 pines en el ordenador que o bien tendrás que soldar los cables de conexión a los pines o haz un Clip de prueba para la programación a bordo.
Nota: Este es el mismo circuito para programar las EEPROM del odómetro:

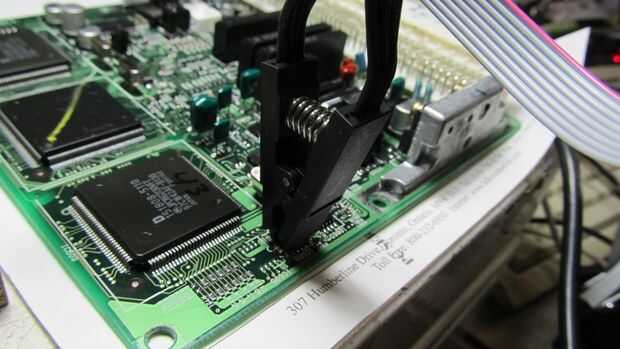

Utilizando un clip de prueba ayudado mucho durante la creación de prototipos.

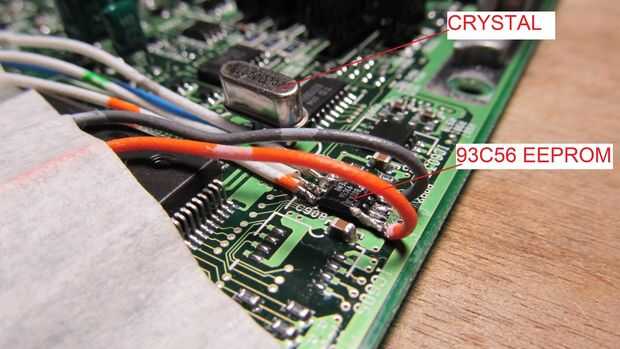

Sin embargo el clip no tiene un buen agarre en el chip SMD así que decidí soldar los cables directamente a los cables del chip.
Si usted tiene problemas de lectura y escritura desde el chip, tienes que corta el cristal en el tablero.

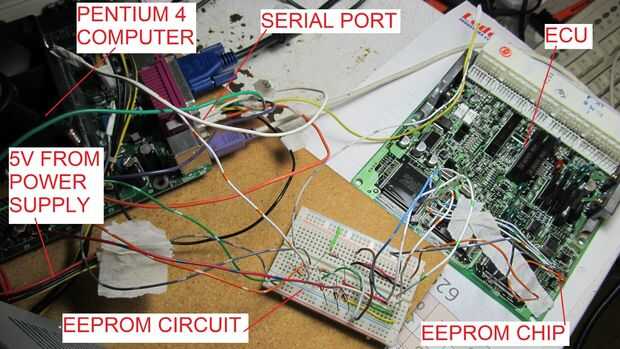

Aquí le damos la configuración con el ordenador conectado a la ECU mediante el circuito EEPROM en un protoboard de prototipo.
