Paso 7: Instalar el cableado de 120 voltios
1. conexión a tierra del cable.
2. conectado a tierra.
3. unipolar interruptor.
4. luz de toma.
Instalación:

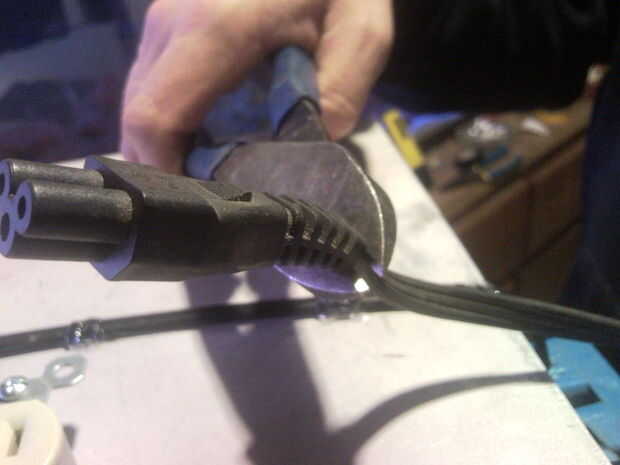

1. Corte el extremo hembra del cable de alimentación.

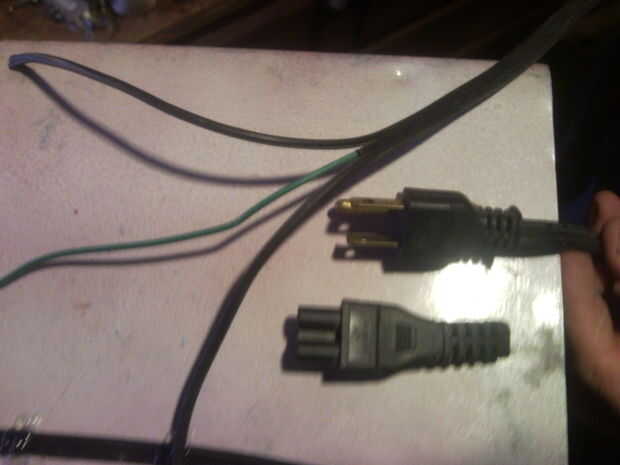

2. Pele el cable en 3 conductores, asegurándose de que identificar el cable común.

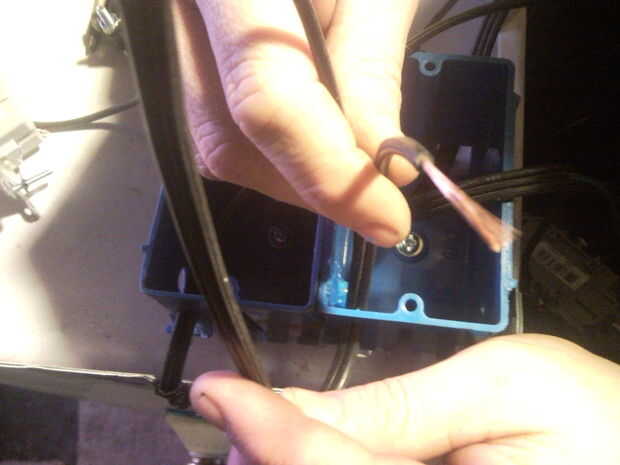

3. en función de qué tipo de caja que está utilizando ha es bastante recta hacia adelante. Coloque el doble caja o cajas como el mío, marcar hacia fuera. Perfore un par de agujeros para montar las cajas en el pecho. Asegúrese de que enlace la tierra del cable de alimentación al pecho por medio de los tornillos utilizados para sujetar la caja en el pecho. otra foto que eché de menos... (Y el cuadro correcto a utilizar sería una práctica caja con conectores Romex)

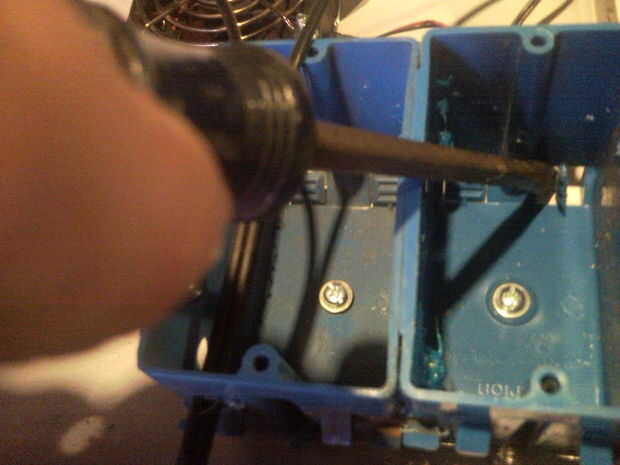

4. use la parte plana Destornillador para sacar 2 knock outs en la parte posterior de la caja. Inserte el cable de alimentación en la parte posterior de la caja.
Inserte el cable de alimentación de la lámpara. (Para mantener la polaridad correcta que debe identificar el cable común de lámpara, cable de alimentación y jumper)

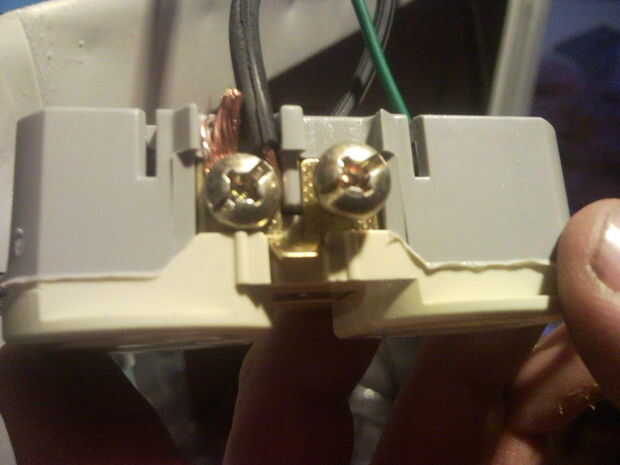

5. conectar el común y cables de tierra al lado común de la salida, corte el exceso de cable. (usted debe poner los cables en el tornillo en sentido horario en todos los tornillos, o se desenrolle del tornillo)
6. Conecte el cable con el lado de alimentación del tomacorriente. La conexión del cable de alimentación está ahora completa.
7. Conecte el cable de la luminaria a la alimentación en el lado del interruptor.
8. aquí tenemos un pequeño puente de alambre sobre un pie de largo que hacer, identificar un cable común. (Da algunos para jugar con)

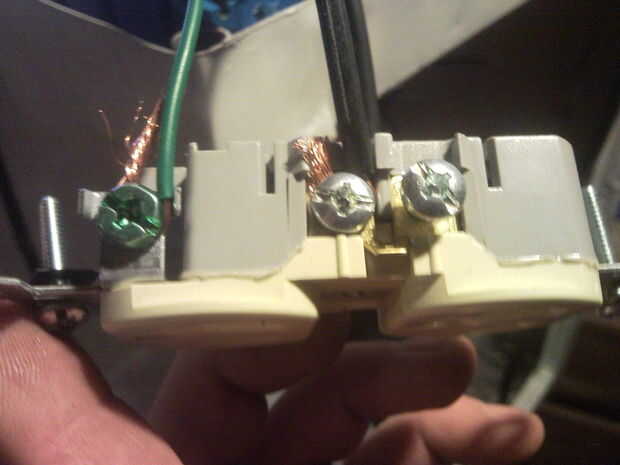

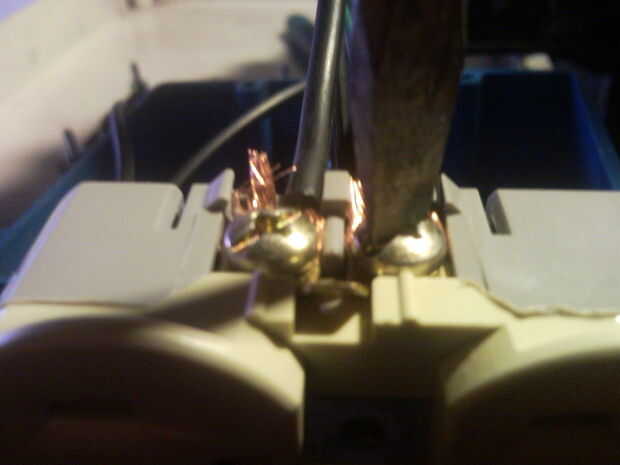

9. Conecte el puente a la salida, asegurándose de poner el común en el tornillo común, y el poder en el poder. (tomas disponen de 5 tornillos, 2 tornillos blancos y 2 tornillos en color cobre y es común un tornillo verde, blanco, cobre es poder, el verde es tierra)

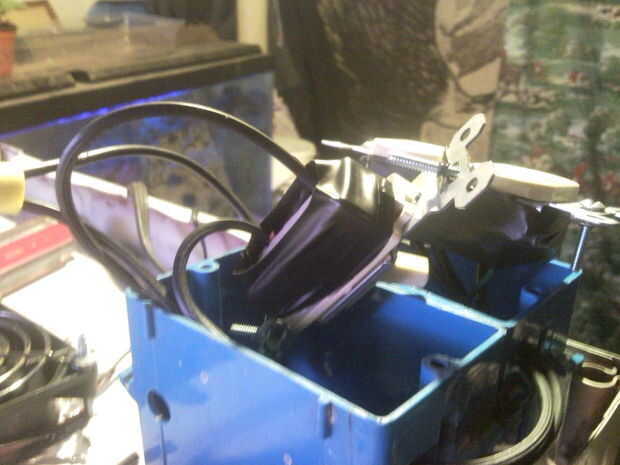

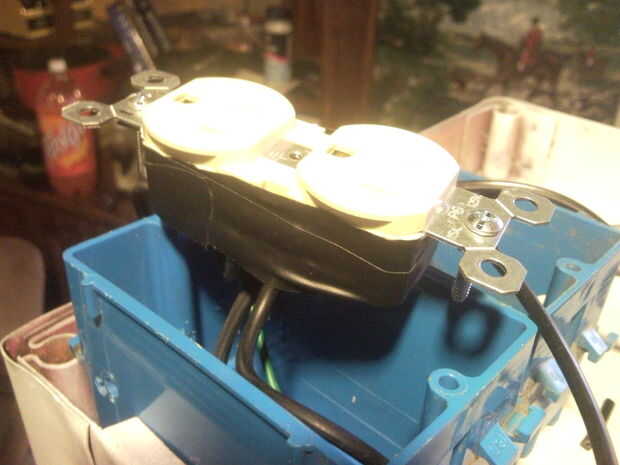

10. cinta la toma de alimentación con cinta aislante negra y está conectado.

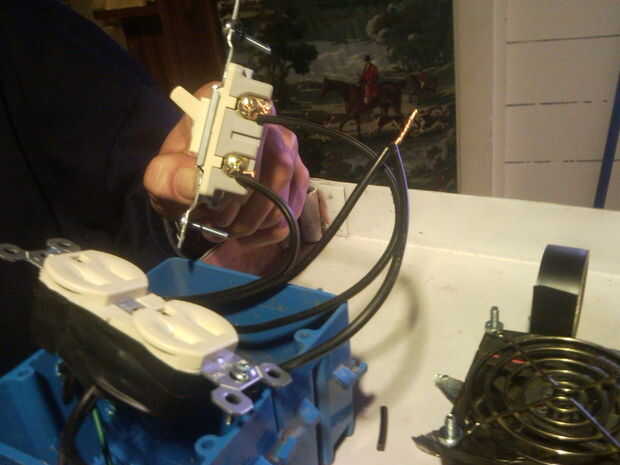

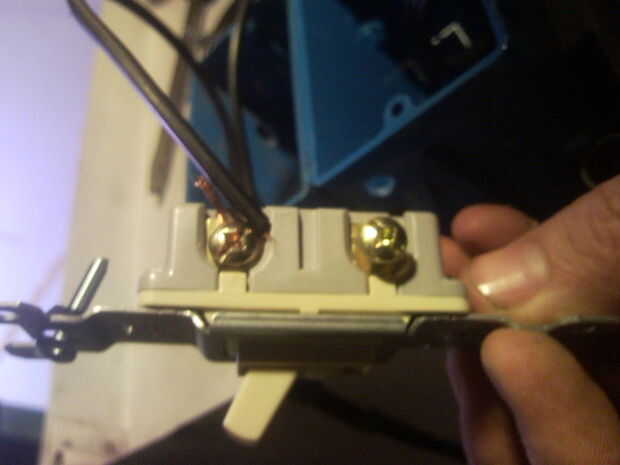

11. conectar el cable vivo del puente hacia el lado off del interruptor. Conecte el cable de la toma de luz para en el lado del interruptor. El interruptor de cinta con cinta aislante negra y está conectado.

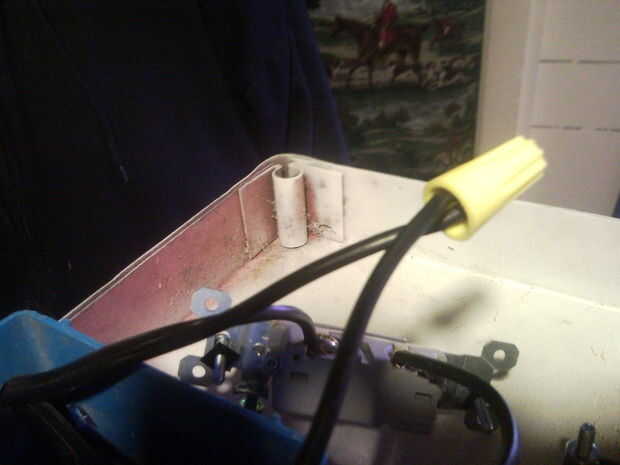

12. tuerca para cables amarillo la idea de la puente y luminaria.

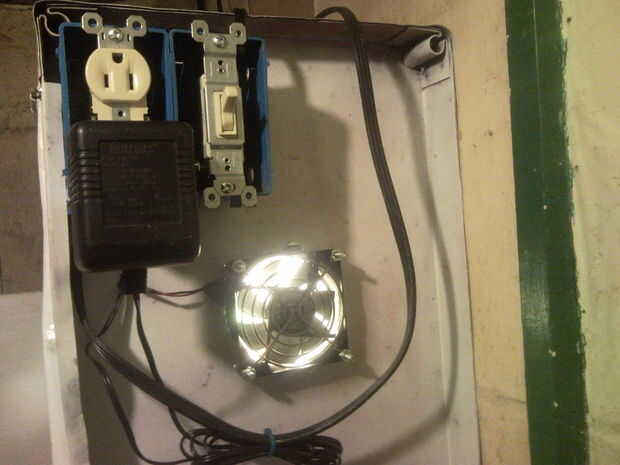

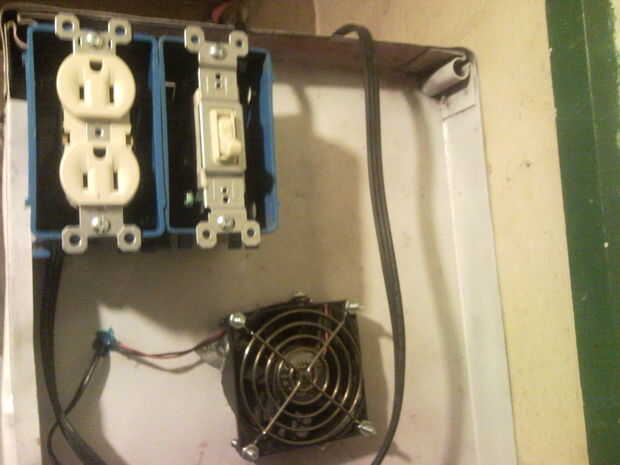

Las conexiones de 120 voltios AC son mas Instale los dispositivos en la caja.
