DIY iPod alta calidad Cable de línea a muelle (LOD) (4 / 7 paso)

Paso 4: trenzado

Bien, este paso es tipo de preferencia. Hay muchas maneras diferentes que usted puede trenzar los cables. El tipo de trenza también depende de cuantos cables que tiene. No soy muy bueno explicando cómo hacerlo, pero haré mi mejor esfuerzo.

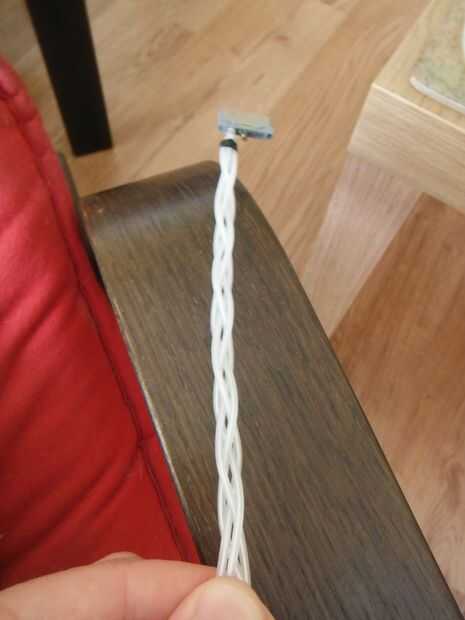

Elegí hacer una trenza 'Litz'. Es un tipo ampliamente utilizado de trenza para bricolaje cables de audio y es ideal para una configuración de cuatro cables. También hay varios videos de trenzado en Youtube si desea ver una demostración.

Aquí está cómo lo hice:

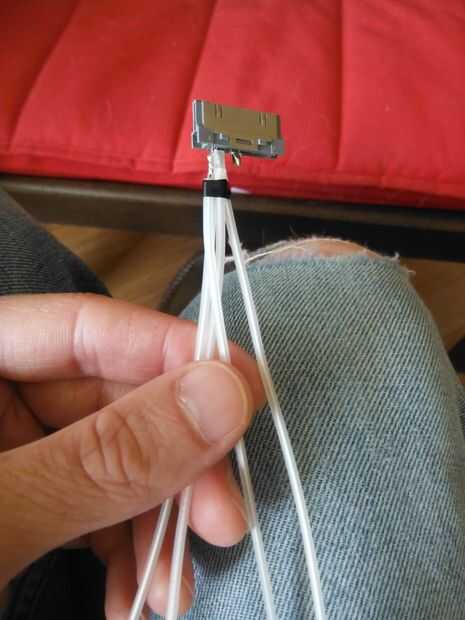

Con todos los cuatro cables al lado del otro, tome el alambre más lejos a la izquierda y la Cruz está sobre los dos cables a la derecha de él. Luego, tome el cable más lejos a la derecha y cruzar un cable a la izquierda. A continuación, tome el alambre más lejos a la izquierda y una cruz debajo de los dos alambres es más cercano a él. Luego, tome el cable más lejos a la derecha y cruzar bajo el cable más cercano a su izquierda. Trate de hacer un seguimiento de que los cables que están al trenzado.

Repita este proceso hasta alcanzar el punto donde desea que los dos cables RCA para separar.

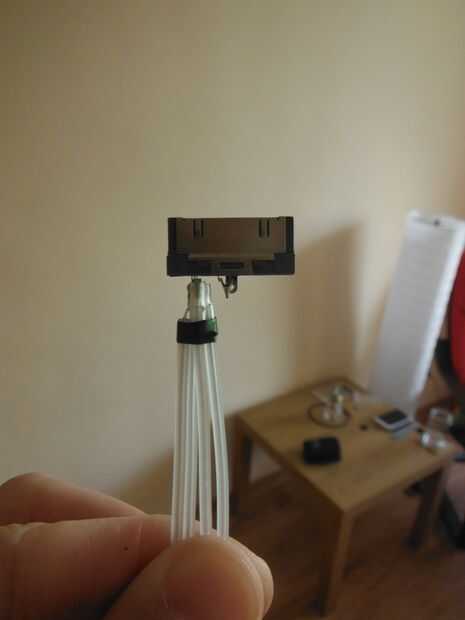

Es una buena idea para deslizar un pequeño trozo de tubo del encogimiento del calor remonta al principio de su trenza para celebrar juntos.

Si está utilizando cable mangas, corte un pedazo largo suficiente para cubrir su trenza hasta el punto donde los cables RCA se ramifican y deslice sobre su trenza.

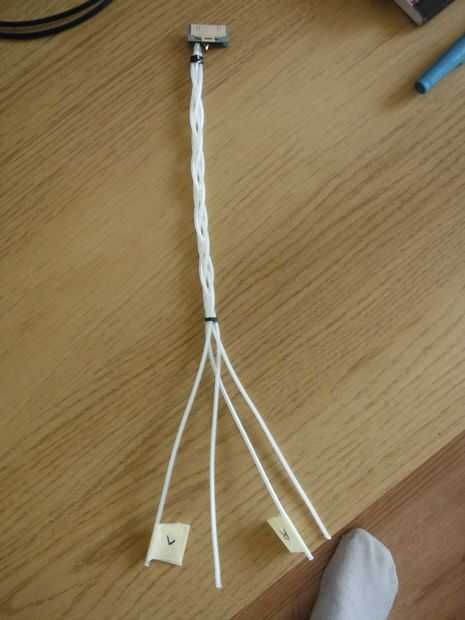

Ahora, pegue su 'Y' splitter/adaptador en el extremo de la funda del cable y alinear el canal izquierdo y un conductor de tierra a un lado y el canal derecho y otro cable de tierra al otro lado.

Es más fácil pelar los extremos de los cables ahora antes de continuar su trenza.

Ahora, hacer dos pares. Uno al derecha jack RCA y uno a la izquierda toma RCA.

Una vez más, es una buena idea de poner un pequeño trozo de tubo del encogimiento del calor sobre los extremos de los pares, más cercanos a donde usted a soldarlos a los conectores RCA, para mantener unida a sus trenzas.

Ahora, corte dos más largos de mangas y se deslizan uno sobre cada par ir del divisor 'Y' a cada conector RCA.

Terminé optando por no utilizar cable que envuelve al final.
