DIY J1772 EVSE (6 / 10 paso)

Paso 6: El low-end (fuente de alimentación 12v)

Conduce el poder conectado con el lado de la fuente de los SSRs o contactor en el último paso se va a poner para utilizar ahora en la alimentación de la tarjeta de control. «Pero», dirán, "el tablero de control utiliza 12v DC no AC". Es la fuente de alimentación. Convierte 120/240v AC a 12v DC.

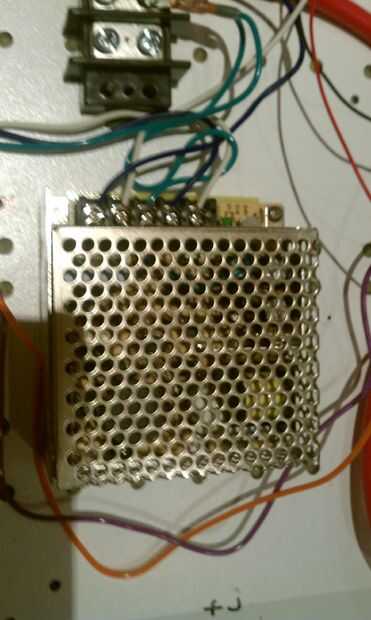

Montar la fuente de alimentación en el recinto. Por lo general son 2-4 tornillos que la sujetan en su lugar. (Nota: 3M cinta de montaje de moldura puede montar tu PSU para el caso en vez de usar tornillos.)

Conectar los cables del lado de la oferta de los SSRs al lado AC de la fuente de alimentación. La salida de 12v de la fuente de alimentación va a la Junta de fiscalización EVSE. (Otra vez, supongo que usted sabe que + positivo, - es negativo, y ~ significa AC.)
