Paso 9: Conectar todas las cosas juntos

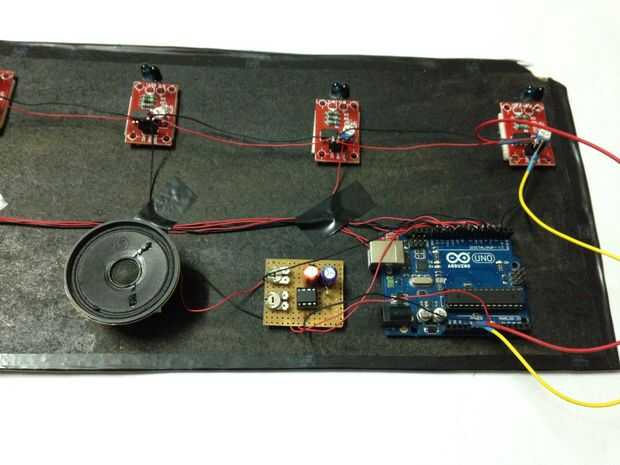

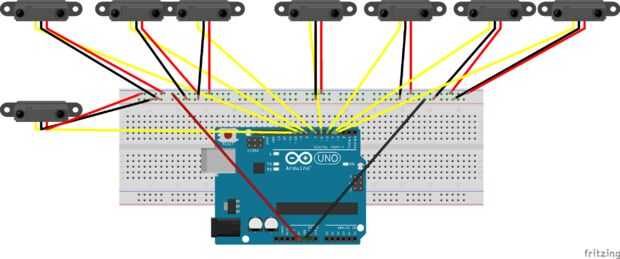

En los pasos anteriores, realizar conexiones en los sensores de proximidad, verificar etc. pero ahora tiempo para finalmente conectar todo junto después de que nuestro piano estará listo. Diagrama del circuito se da a las fotos, pero si usted no puede entender por siga los pasos dados. Aquí están los pasos:

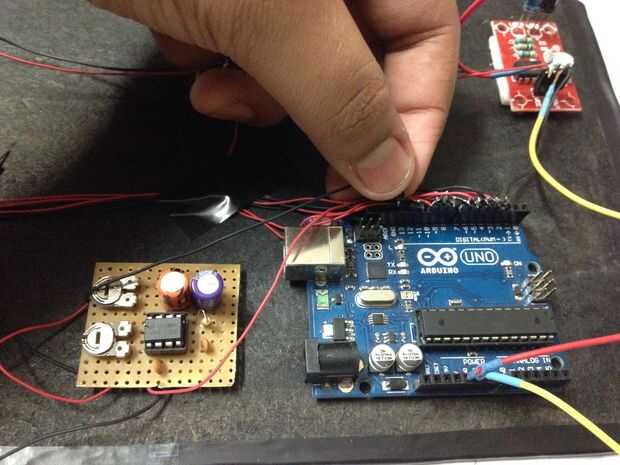

Paso 1: Conectar Audio entrada + del amplificador al pin 12 de Arduino. Conexión de entrada de Audio del amplificador a gnd de Arduino.
Paso 2: El cable del salto de soldado en el pin de vcc del primer sensor de proximidad a 5V en la placa Arduino y el salto cable soldado al pin gnd del sensor de proximidad primera irá a la tierra en el tablero.
Paso 3: Conectar el positivo del amplificador al pin vin en la placa Arduino y negativa del amplificador a gnd de la placa arduino.

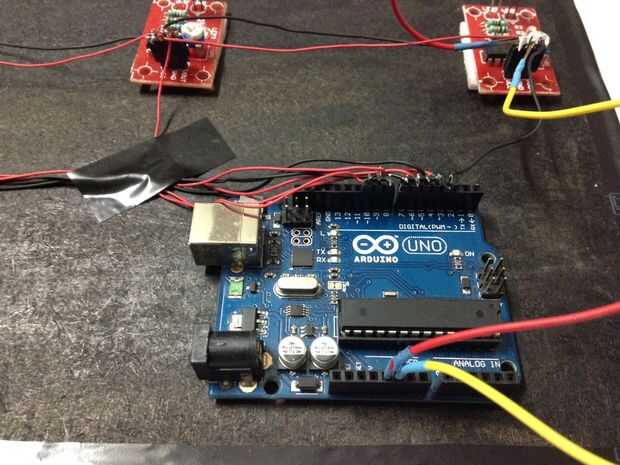

Paso 4: Conectar vout patillas del primer sensor al pin 3 en el tablero y pin vout del segundo sensor al pin 4 en el tablero y así sucesivamente.

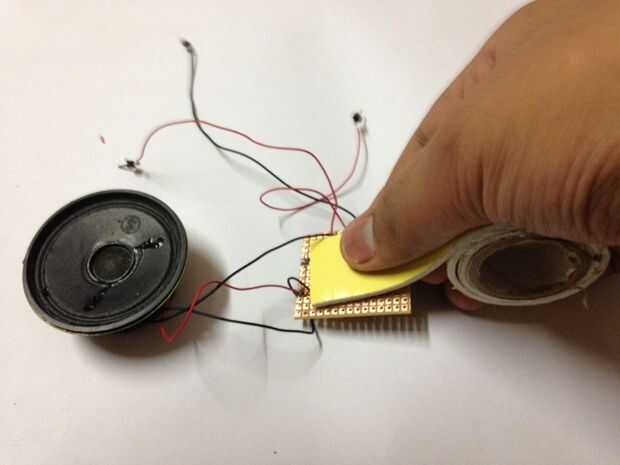

Después de conectar todo, colocar el amplificador en la madera prensada.
