Paso 4: El sensor de proximidad

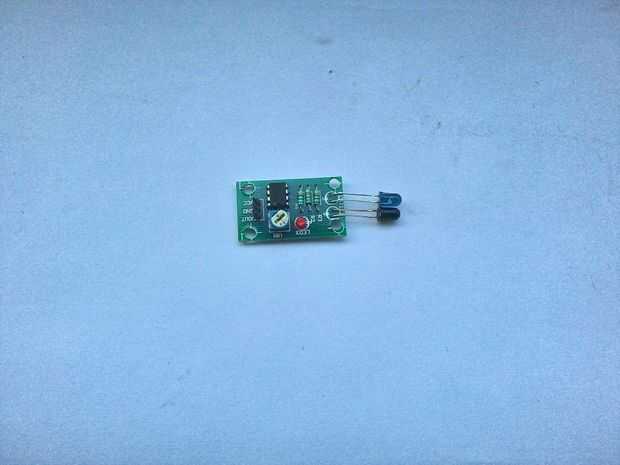

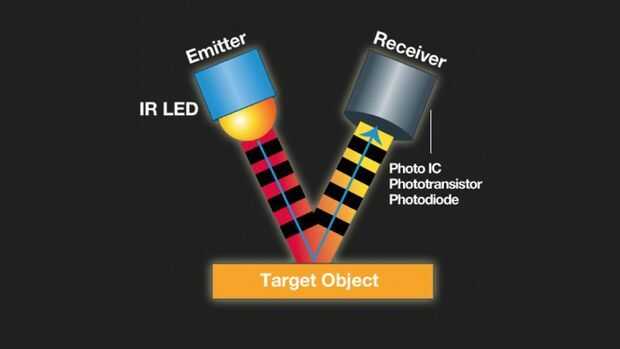

Los sensores usados en este piano son el sensor de proximidad infrarrojo. Se utilizan en muchos aparatos casi todos. Se utilizan en su smartphone, laptop etc.. El sensor utilizado en el servicio de descarga automática es también sensores de proximidad infrarrojos. Funcionamiento de sensores de proximidad infrarrojos es muy fácil. Cuando el sensor está alimentado, emisor de infrarrojos led comienza emitiendo rayos IR. La hora de cualquier obstáculo frente a estos rayos IR, detrás de la curva y son recibidos por el fotodiodo en el circuito. Si cualquier señal es recibida por fotodiodos, salida de sensor de proximidad va high(5V) pero si no recibe ninguna señal, salida de sensor de proximidad va low(0V). Su es un IC amplificador operacional presente en el circuito. Convierte las señales provenientes de los fotodiodos a alta o baja.

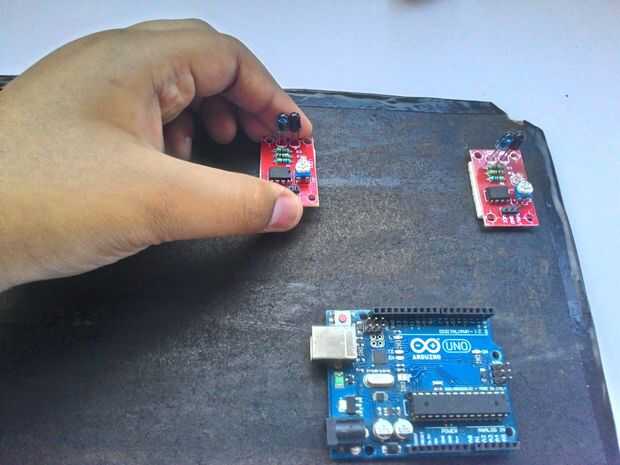

Ahora tenemos que colocar los sensores en la tabla de tal manera que cuando ponemos nuestra mano sobre el sensor, que debería detectar nuestra mano y para eso tienes que seguir los pasos dados:

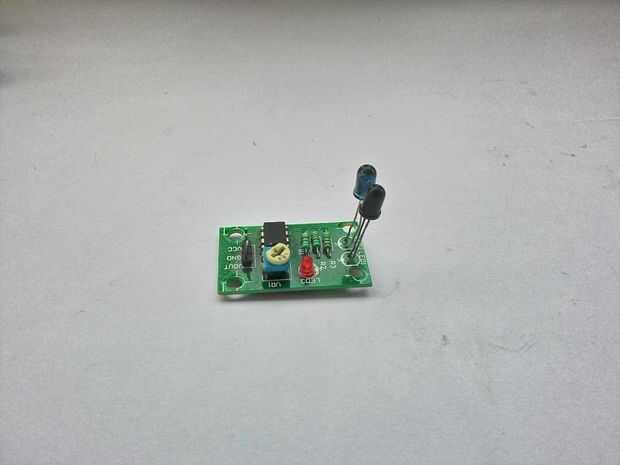

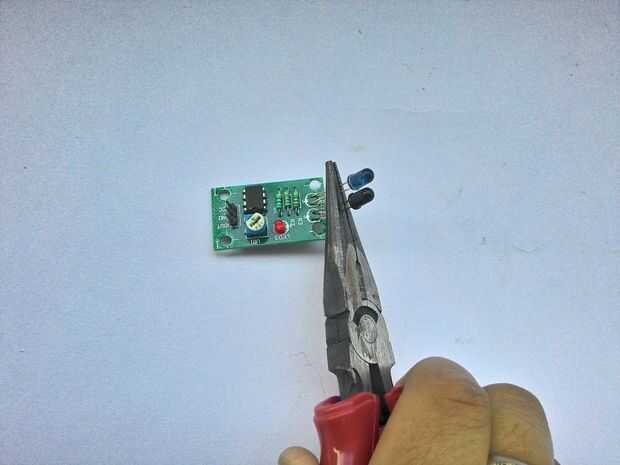

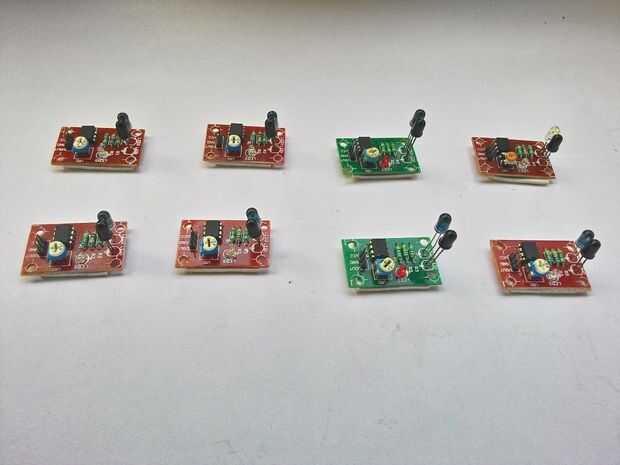

Paso 1: Con la ayuda de una pinza, doblar las patas de fotodiodo y emisor de infrarrojos en un ángulo de 90 grados hacia arriba.

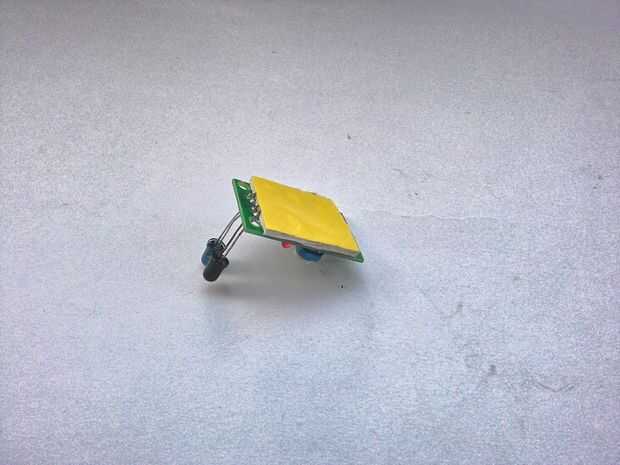

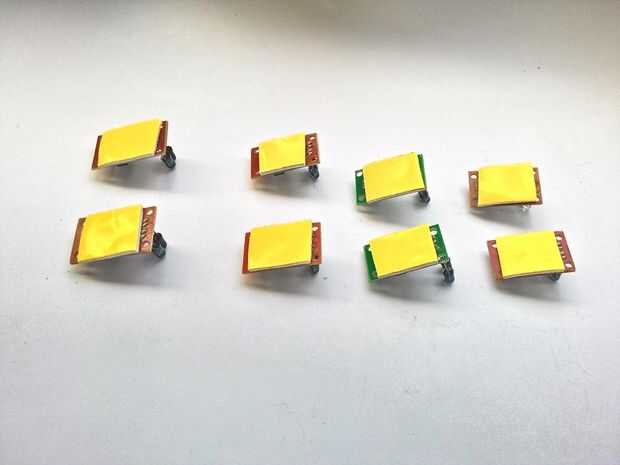

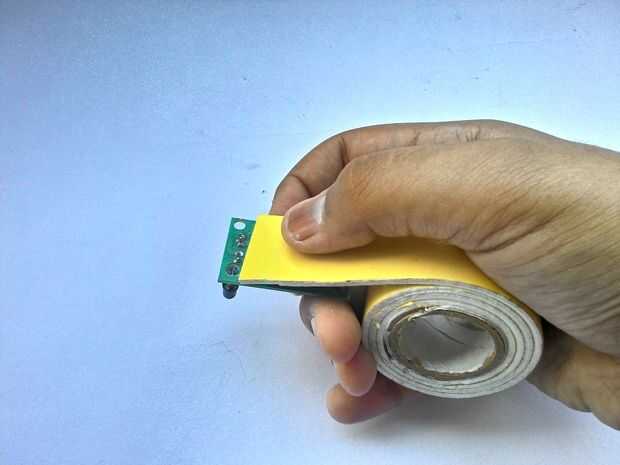

Paso 2: Pegar cinta de doble cara en la parte de atrás de los sensores de proximidad.
Paso 3: Conecte el sensor de proximidad para madera prensada.
Después de haber completado los pasos anteriores, el fotodiodo y emisor de infrarrojos forman un ángulo de 90 grados con su madera. Mantener suficiente distancia entre cada sensor de proximidad para que cuando usted pone su mano sobre el sensor, no deben ser detectado por los sensores de lado.
