Paso 5: El sensor de proximidad (parte 2)

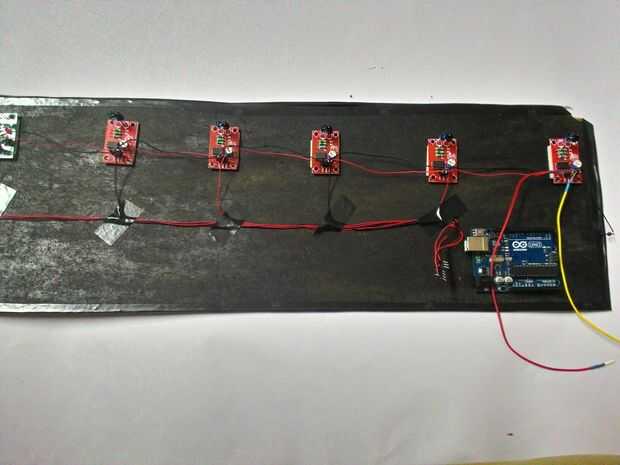

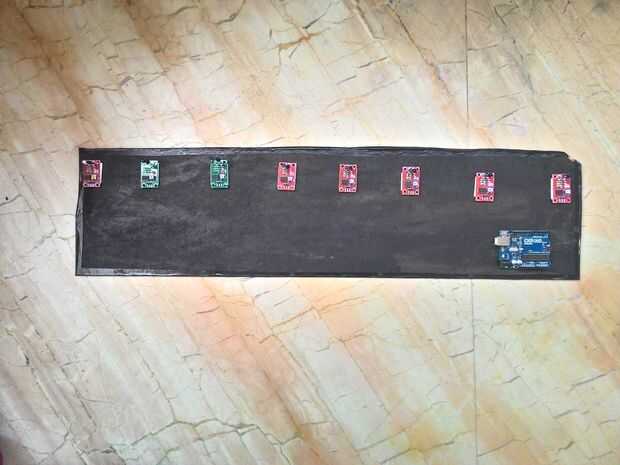

Después de instalar los sensores de proximidad en la Junta, se conectan el sensor y para hacerlo tienes que seguir estos pasos:

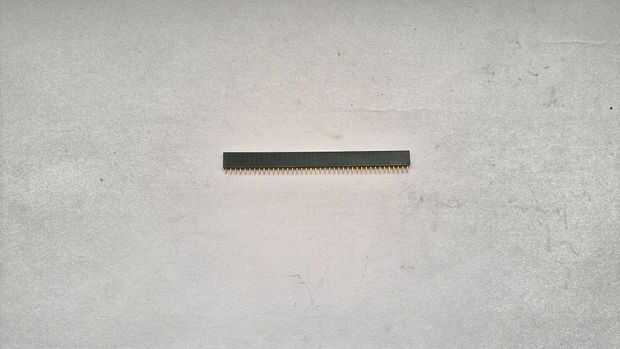

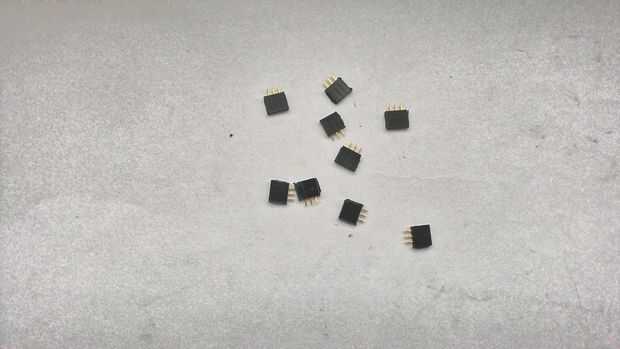

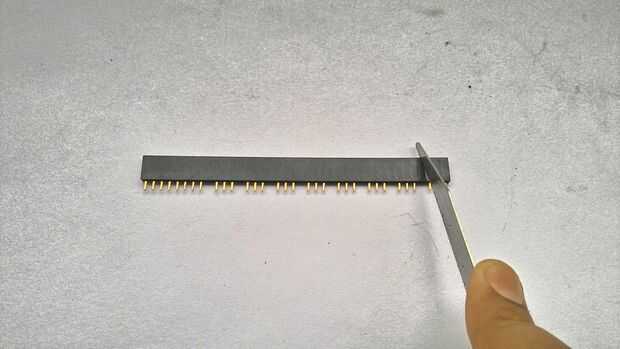

Paso 1: Cortar la Rúbrica femenina en ocho pares tales que en cada par, pueden montarse tres cabeceras masculinas.
Paso 2: Coloque todos los encabezados en los sensores de proximidad.

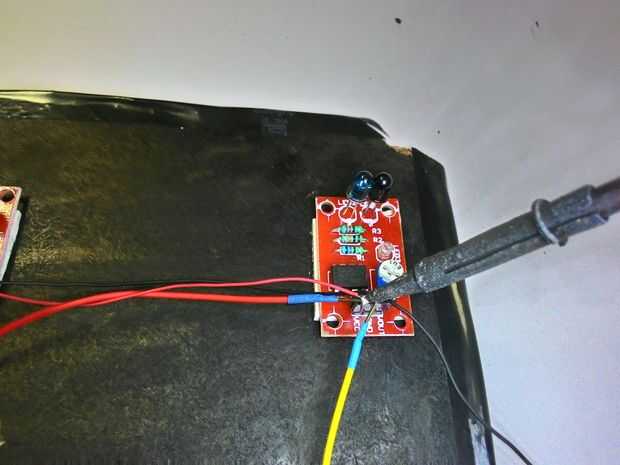

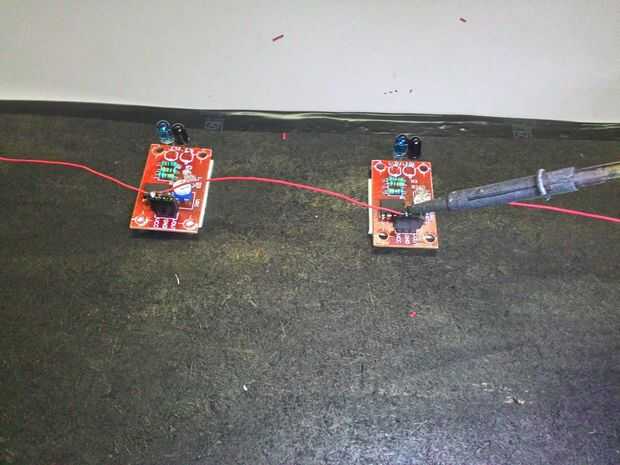

Paso 3: Con la ayuda de un soldador y un cable de arco iris conectan vcc pin de todos los sensores de proximidad. Soldar un cable de salto en el pin vcc del primer sensor.
Paso 4: También conectar a gnd pin de todos los sensores. Soldar un cable de salto en el pin gnd del sensor primera.
Paso 5: Soldar un cable en el pin vout de todos los sensores que serán la salida de cada sensor.
