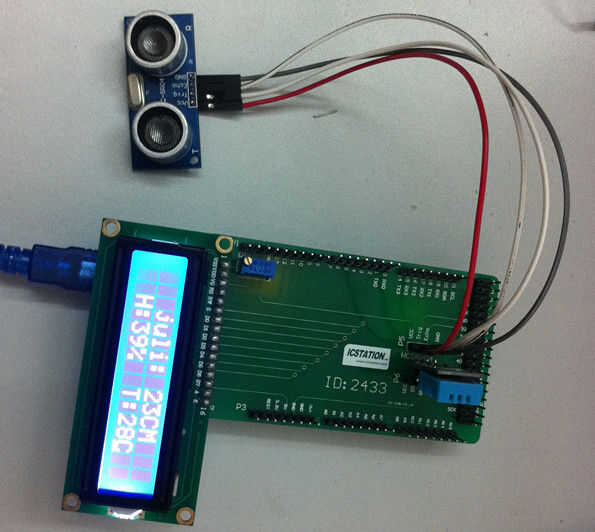

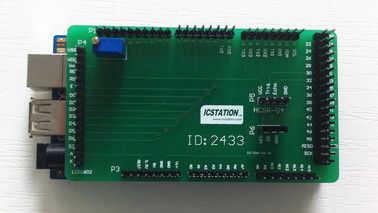

DIY Kit de Blue LCD1602 ultrasónico módulo DHT11 Shield para Arduino

LCD1602 módulo ultrasónico DHT11 Shield es compatible con el arduino mega R3. Puede utilizar LCD1602 Mostrar distancia y valor de la humedad de temperatura al mismo tiempo.

LCD1602:
Pantalla: 16 x 2 caracteres
LED luz de fondo: azul
Esquema de módulo tamaño: 80.0 x 36,0 x 14.5
Ver zona: 64,5 x 14.5
Controlador IC:SPLC780D o igual

Módulo de ultrasonidos HC-SR04:
1 voltaje de funcionamiento: 5V(DC)
2 corriente estática: menos de 2 mA.
3 señal de salida: señal de frecuencia eléctrica, alto nivel 5V, 0V de nivel bajo.
4 ángulo sensor: no más de 15 grados.
5 distancia de detección de: 2cm - 450cm.
6 alta precisión: hasta 0,3 cm
7 señal de disparo de entrada: impulso TTL 10us
8 señal Eco: salida de señal TTL PWL
Modo de conexión:
1 VCC
2.trig(T)
3.echo(R)
4 GND

Etiquetas: Arduino, Escudo, DH11, LCD DE 1602
