DIY lámpara compacta de ladrón de Joule. (4 / 9 paso)

Paso 4: Prepare la electrónica

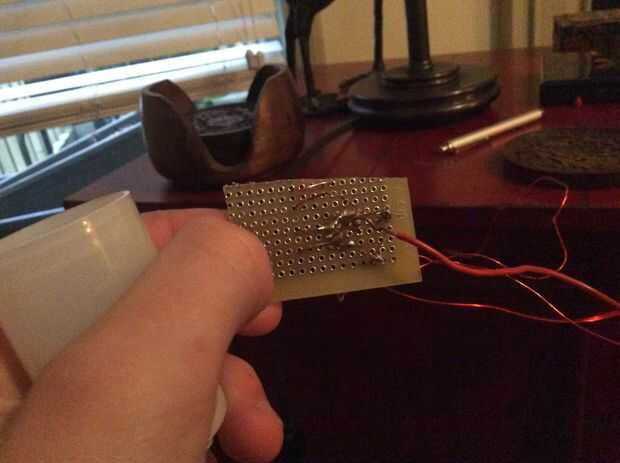

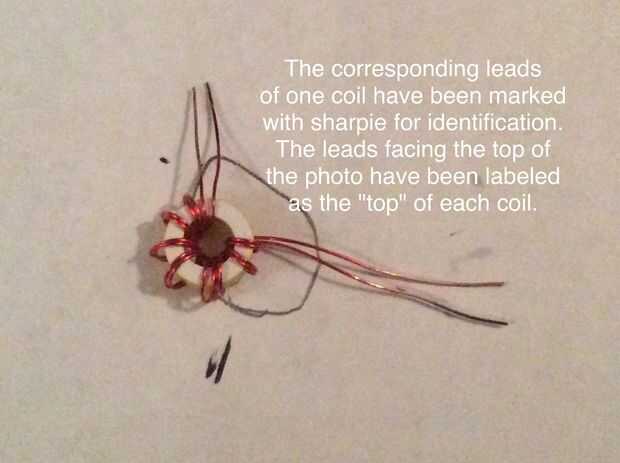

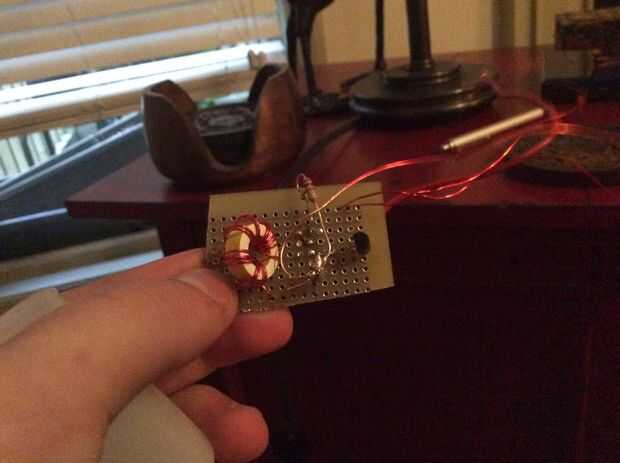

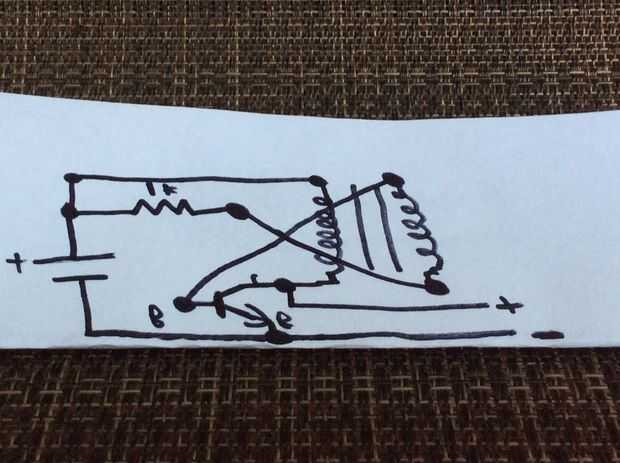

Si usted tiene conocimiento de esquemas, sólo tienes que seguir el esquema del circuito (toscamente dibujado) anterior y se muy bien (Nota: el transformador que se muestra es sólo el toroide). Si no tienes experiencia con esquemas, aquí está lo que tienes que hacer:

-Buscar el pinout de tu transistor
-Encontrar los extremos de cada bobina. Puede hacer esto por mirar de cerca o por ejecutar la prueba de continuidad.
-Utilice un marcador permanente sharpie o simaller y marque los extremos correspondientes de una de las bobinas.
-Establecer cuales son los principios y extremos de la bobina (esto es importante!)
-conectar el extremo superior de la bobina que no tiene sharpie en la base del transistor y soldadura.
-Conecte el extremo inferior de la bobina no rotulador a la resistencia de 1 k y de la soldadura.
-conectar la Unión acababa de formar con el alambre y la resistencia a la parte superior de la bobina con el sharpie en él y de la soldadura. Tenga en cuenta que tendrá que pulir el sharpie para evitar que interfiera con la conexión eléctrica.
-Conecte el extremo inferior de la bobina de sharpie al colector del transistor y soldadura. Tenga en cuenta que puede tener para esta conexión, así la arena.
-Conecte dos cables a su emisor
-Conecte un cable a la ensambladura entre la resistencia en el cable de la bobina
-Conecte un cable a la unión entre el colector del transistor y la parte inferior de la bobina de sharpie

Después de seguir todos estos pasos, pruebe el circuito con una batería que no funciona como una fuente de energía y un LED. poner la batería entre el alambre de la resistencia y el cable del emisor. Ponga el positivo del LED al cable colector. Si el LED enciende los trabajos del circuito.
