Paso 4: Vamos a empezar: 1 circuito
Para iniciar nuestra propia lámpara de noche Solar DIY y cargador móvil sección está dividida en tres partes

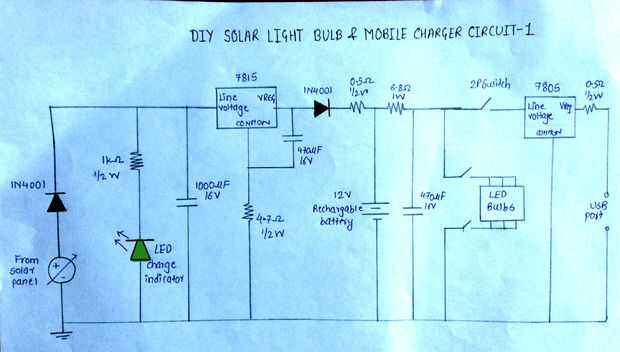

1. esquema de
A.Circuit uso de reguladores de voltaje
Hay muchos circuitos que utiliza paneles solares como bombilla de luz y cargador de móvil, pero en este instructable he incluido dos diagrama de circuito que son de bajo costo y componentes fácilmente disponibles.

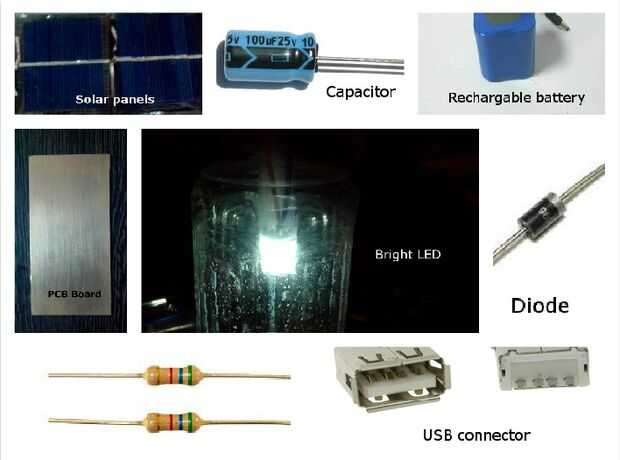

Imagen contiene todos los componentes necesarios para 1 circuito
1. panel Solar: se requiere panel de 3Volts

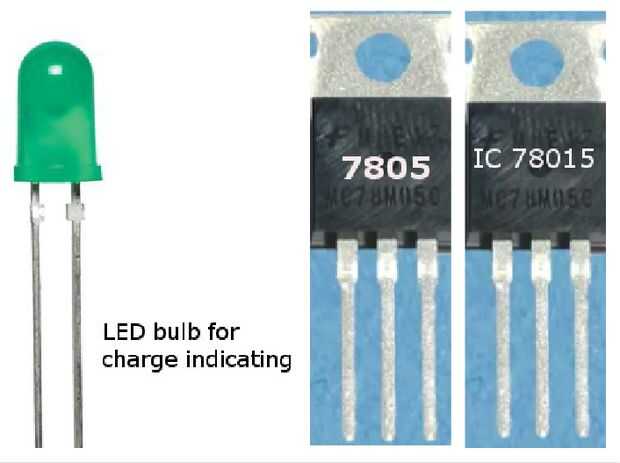

2. regulador de voltaje: 7805, 78015
3. diodos: 1N4001
4. resistencia: 1 k, 4.7 k ohm 0.5, 6,8 ohmios
5. condensador: 1000uf, 470uf
6. la batería recargable
7. brillante LED: 1 vatio
8. botella
9. conector USB de
10. conexión de los cables
Otro elemento requerido son:
Tablero del PWB, marcador permanente, alambre de hierro, el plomo de la soldadura.
Recuerde: Puede hacer cualquier un circuito apto para usted. Explicó la descripción de ambos circuitos con componentes y fabricación de PCB
