DIY Lámpara de botella Solar y cargador de móvil (5 / 11 paso)

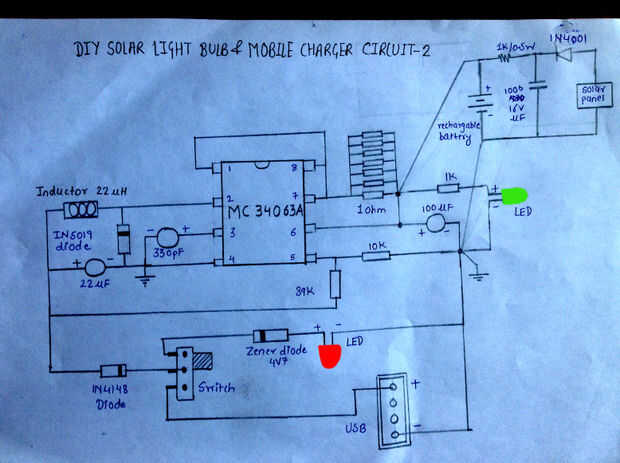

Paso 5: Vamos a empezar: circuito 2

B. circuito usando IC MC34063A

Circuito 2 Que componentes necesarios son los siguientes

1. IC MC 34063: es un circuito de control monolítico que contiene las funciones principales necesarias para DC−to−DC los convertidores. Es paso s hacia arriba/abajo/invertir los reguladores de conmutación

2. resistencias - 1k, 39k, 10k, 1 ohm

3. LED-dos (verde y rojo)

4. condensadores: 22uf, 330pf, 100uf

5. inductor: 22uH

6. interruptor

7. puerto USB

8. conexión de los cables,

9. la batería recargable

10. diodo: 1N5019, 1N4148, 1N4001

11. diodo Zener 4v7

Otro elemento requerido son:
Tablero del PWB, marcador permanente, alambre de hierro, el plomo de la soldadura.

Nota: Ya expliqué dos circuitos para este proyecto puede utilizar circuito-1 o 2 circuitos para su proyecto como conveniente a usted:)
