Paso 6: Fabricación de PCB y componentes de soldadura
Creación de diseño de PCB de su circuito
Esto es hecha generalmente por convertir el diagrama esquemático de tu circuito en un diseño de PCB utilizando el software de diseño de PCB.
Hay muchos paquetes de software de código abierto para la creación de diseño de PCB y diseño.
Algunos se enumeran aquí para darle una ventaja:
2. PCBWizard
Nota: en águila: archivo > Exportar > imagen Asegúrese DPIG 1200 para una mejor calidad

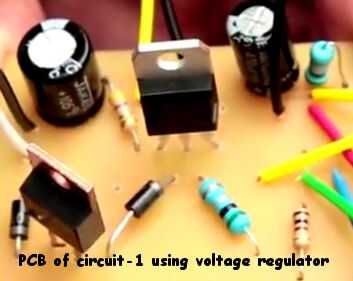

Diseñé mi circuito esquemático en Cadsoft Eagle para regulador de voltaje del circuito 1

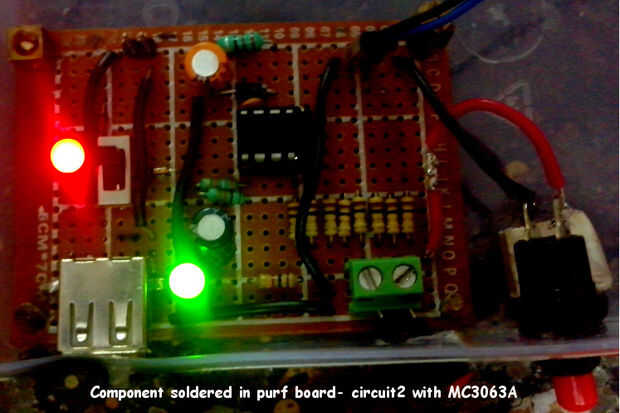

Para mostrar alguna diferencia poco para circuito-2 usando IC MC34063A en cambio oif con placa de PCB cobre utilicé perf board y soldar los componentes según el diagrama del circuito.
Consejo: Si quieres hacer tu propio PCB del circuito en casa sin ningún material especial, pago mi Instructable anterior sobre:-
- Como hacer PCB en casa
