DIY lámpara/ventilador de techo sensor movimiento *** 5$ de ahorro de energía! *** (4 / 15 paso)

Paso 4: Circuito p.2

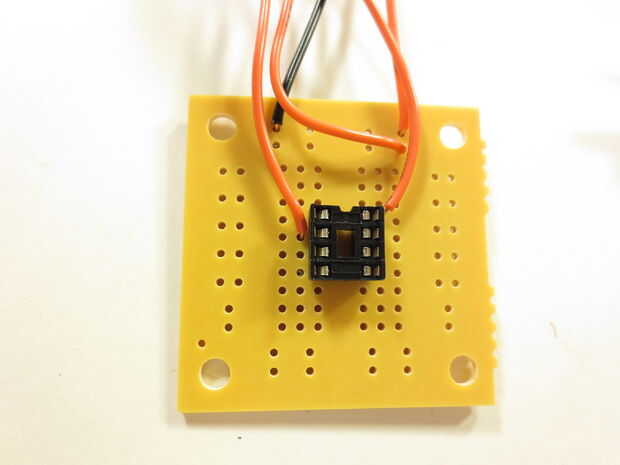

Su circuito hasta ahora debe tener un conector audio hembra enganchados hasta dos pads de soldadura en el tablero de perf, a continuación, un zócalo DIP 8 soldadas hasta la mitad. Permite añadir el interruptor.

El tipo de interruptor que va a utilizar es un interruptor SPDT con una posición de apagado. Básicamente dirige actual a través de uno de dos cables o ninguno de ellos. Así que el interruptor de tres posiciones.

1. FRENTE 2. EN (cable 1) 3. EN (cable 2)

|                          \                           /
|       |                 |       |                     |       |
|       |                 |       |                     |       |

  1. Suelde el cable medio del interruptor para la + 5v power pad en el perfboard.
  2. Suelde el cable correcto del interruptor al pin 8 en el ATtiny85.
  3. Suelde el cable izquierdo del interruptor al pin 2 de la ATtiny85.
