DIY lámpara/ventilador de techo sensor movimiento *** 5$ de ahorro de energía! *** (5 / 15 paso)

Paso 5: Circuito p.3 (última parte)!!!

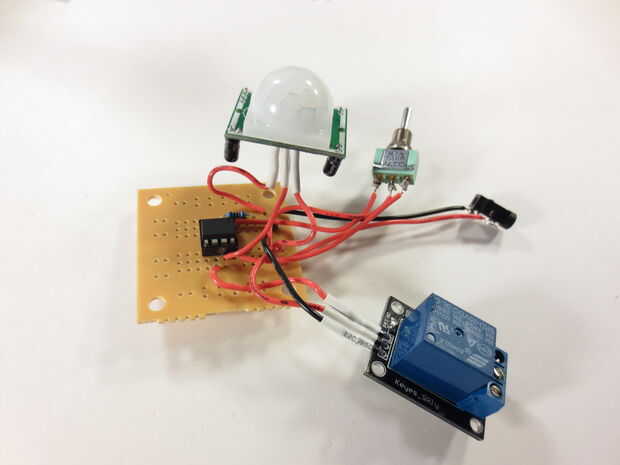

Debe haber tres cables que salen del sensor relay y movimiento. En + 5v, el otro es tierra, y el tercero es el control. Pueden etiquetarse (CT, C o Vout).

El Sensor de movimiento

  1. El GND de la soldadura y el + 5v del sensor a GND y + 5v pastillas hechas en el tablero de perf.
  2. Soldadura de Vout al pin 7 en el ATtiny85.

El relé de

  1. El GND de la soldadura y el + 5v del sensor a GND y + 5v pastillas hechas en el tablero de perf.
  2. CT de la soldadura al pin 6 de la ATtiny85
