DIY lámpara/ventilador de techo sensor movimiento *** 5$ de ahorro de energía! *** (7 / 15 paso)

Paso 7: Hacer el Cable de alimentación

Es hora de hacer el cable de alimentación. Para este paso usted va necesitando un cable telefónico, cable USB y un cable de audio macho.  Lo que estamos tratando de hacer es hacer un cable largo para llevar los 5v a nuestro proyecto. Pensé la manera más fácil de lo que era usar un cargador de teléfono celular.

  1. Mida alrededor de 5 pulgadas hacia abajo desde el conector USB y cortar el cable. Tira del cable. Corte los cables blanco y verde. Otra vez salir tus separadores de cables y tira de los cables rojo y negro.

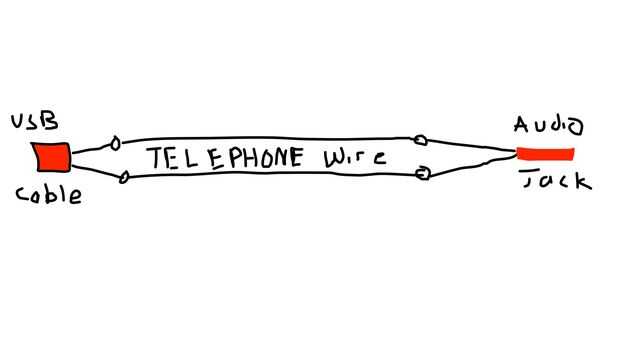

  2. Tira de ambos extremos de un cable de teléfono.
  3. En un extremo del cable telefónico, conecte los cables rojos y verdes a los cables rojos y negros del cable USB.
  4. En el otro extremo del cable de teléfono conecte los cables rojos y verdes del cable de teléfono a los cables rojo y negro de la toma de audio.

Ahora cuando se conecta el cable USB que debe obtener 5v en el jack de Audio.

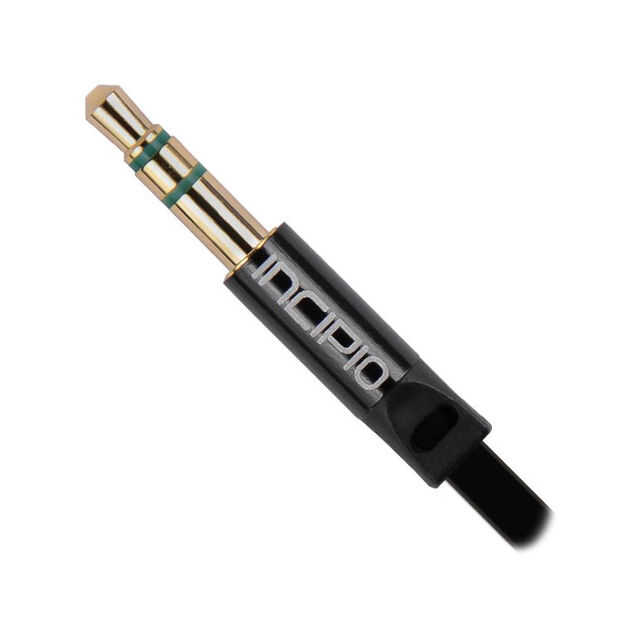

Conecte al jack mono macho a la hembra audio y asegurarse de que el circuito está recibiendo energía.
