Paso 6: Y las conexiones del cableado (módulo Bluetooth)
Aquí viene la parte más complicada del proyecto y las preocupaciones más importantes de uno, pero no porque no es demasiado difícil.

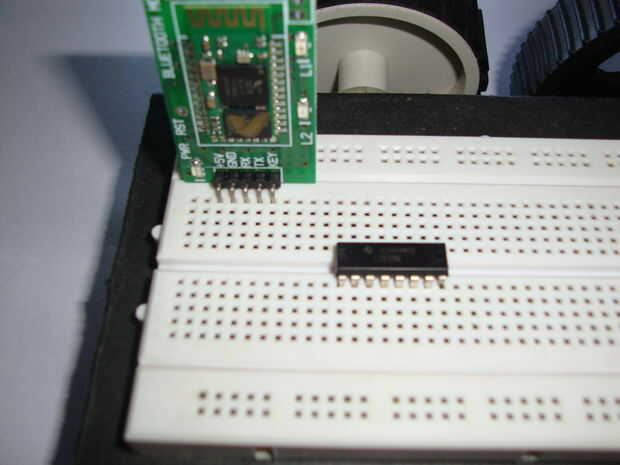

La primera parte de este paso es fijar el módulo de bluetooth y el conductor del motor IC a la placa. Para todas las conexiones se refieren a estos pasos:

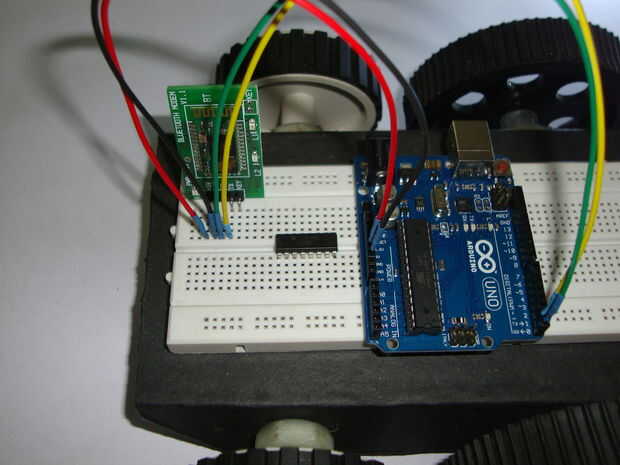

Paso 1:-conectar el pin Tx del módulo bluetooth a arduino pin 0 (Rx).
Paso 2:-conectar el pin Rx del módulo bluetooth a arduino pin 1 (Tx).
Paso 3:-conectar vcc del módulo bluetooth a arduino + 3.3v (si se utiliza módulo HC-05). Conectar vcc a + 5v (si usas (HC-06, JY-MCU o cualquier otro módulo). Puedes ver la clasificación de la tensión dada en la parte posterior del módulo.
Paso 4:-conectar el gnd del módulo bluetooth a GND de arduino.

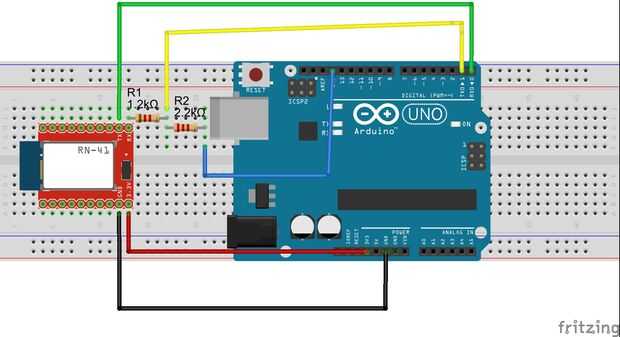

Nota: no he utilizado un divisor del voltaje para el módulo de bluetooth porque tomé las fotos primera sin lo sepa. Sin embargo todavía funciona sin agregar pero se recomienda utilizar un divisor de tensión. He añadido un esquema protoboard por encima con el divisor de tensión. Utilizar una resistencia de 1,2 k y 2.2 k para él.
