Paso 1: Paso 1: construir el disparador de Schmitt, campanas y silbatos

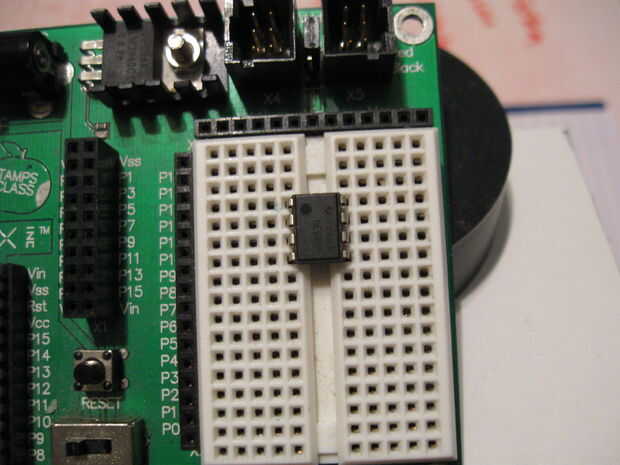

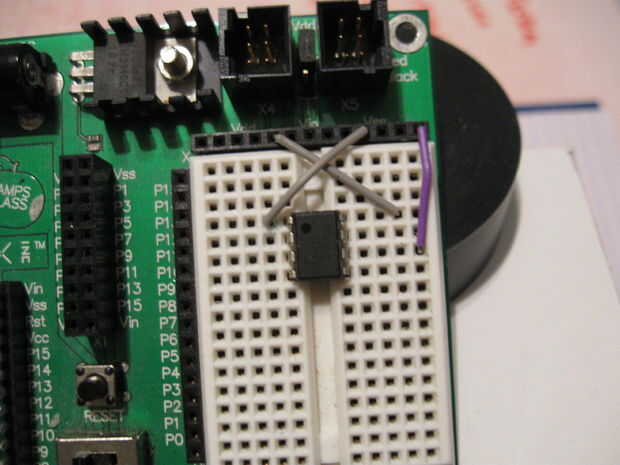

Paso 1. Conecte el temporizador 555 a tierra y poder (1 ° y 8 pernos respectivamente)

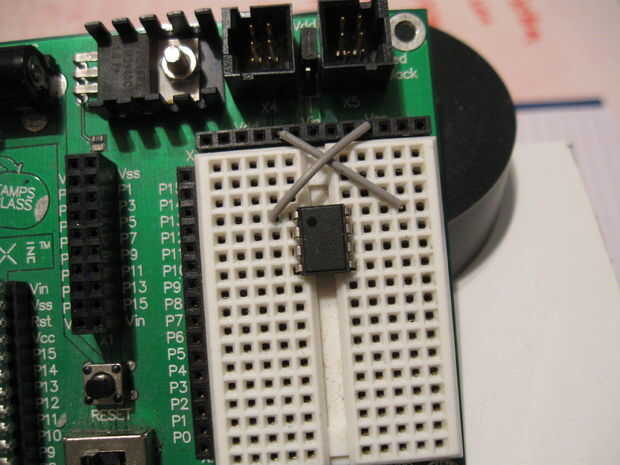

Paso 2. Conecte pin6 a tierra.

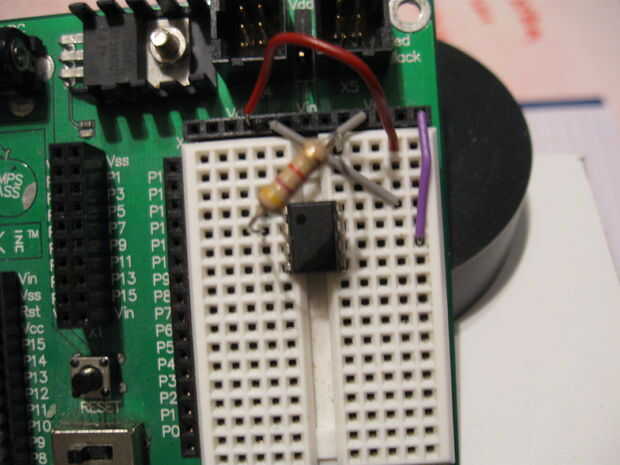

Paso 3. Conectar una resistencia de k 4.7 de alimentación al pin 2.

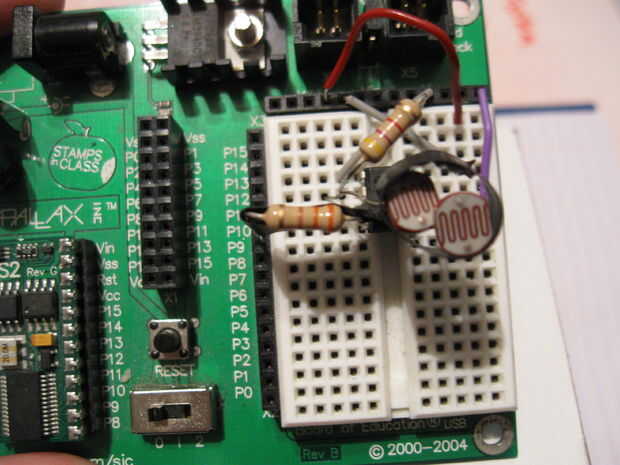

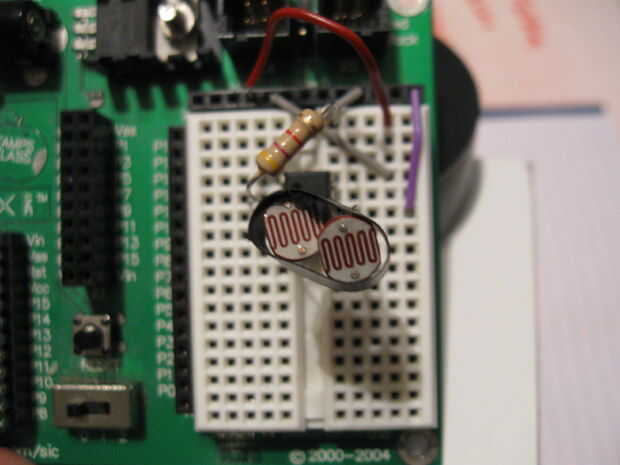

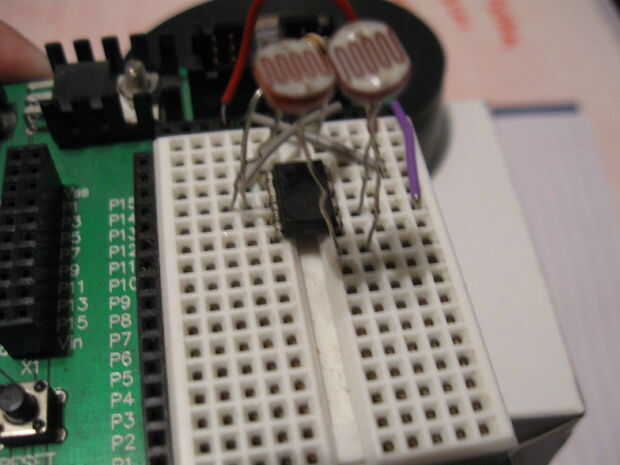

Paso 4. Conecte dos fotorresistores en serie del pin 2 al pin 6.

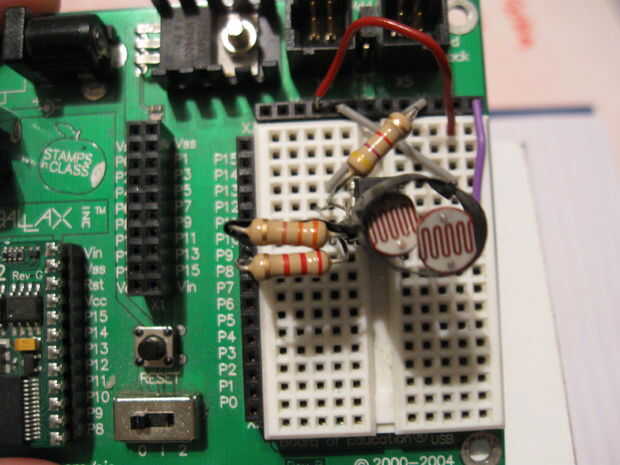

Paso 5. Conectar una resistencia de 330 ohm desde el 555 temporizador de salida al pin 9 (u otro de su elección) en el microcontrolador.
Paso 6. Conectar una resistencia de k 2.2 desde el pin 4 del 555 temporizador al pin 8 (u otro de su elección) en el microcontrolador.
* su disparador de Schmitt se hace ahora
Paso 7. Conecte un peizospeaker para que la tierra se conecta con el pin 1 del 555 temporizador y un puente conecta su poder al pin 6 (u otro pin) en el microcontrolador.

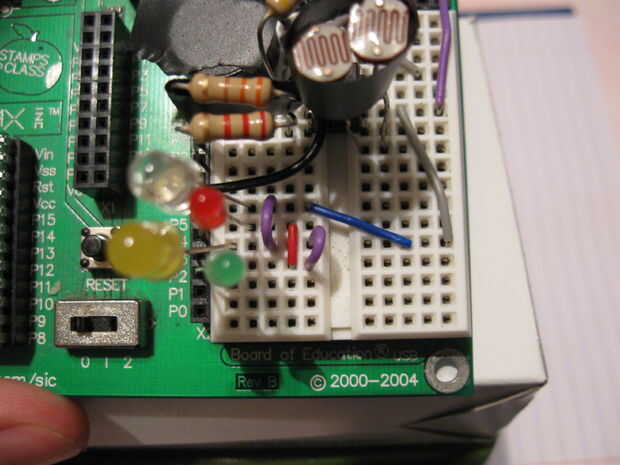

Paso 8. Conecte cada uno de su cuatro luces LED para que sus ánodos ir a pernos de 2 a 5 (u otros pins) en el microcontrolador y dejar extremos abiertos por la Junta. (ver imagen de abajo para obtener más información sobre cómo se ve)
Paso 9. Conectar todos los cátodos de los LEDs y conecte el cable pasado del grupo al pin 6 (no afecta el disparador de Schmitt)

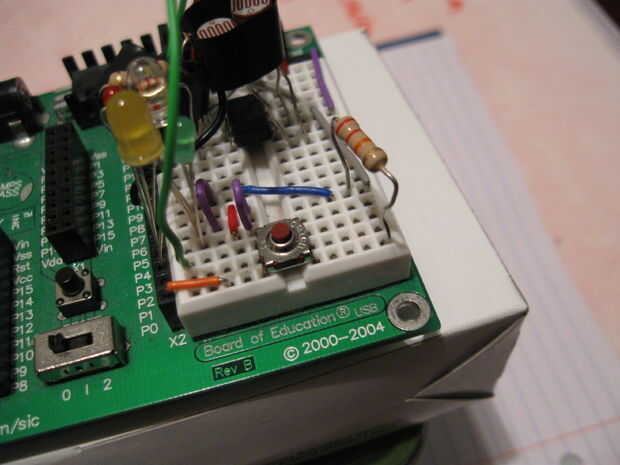

Paso 10. Conecte su interruptor táctil para que un cable se conecta directamente al pin 0 (u otros) en el microcontrolador, el otro cable en el otro lado se conecta a la energía, y el conductor uno conductor en Hel otro lado conecta a tierra a través de un resistor de k 22.
Paso 11. Por último, si tienes un motor pager conectar es positivo para el temporizador 555 salida directamente y tierra directamente a la Junta, de una función rumble cuando está golpeado.
