DIY LED aluminio LEGO (2 / 7 paso)

Paso 2: diseño

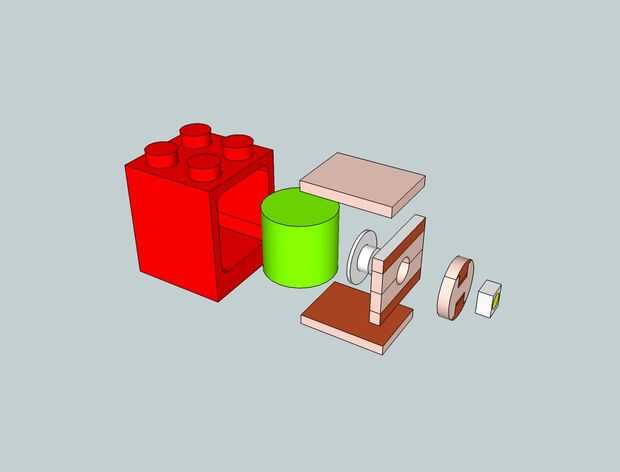

Como la base del diseño tomamos nuestras baterías. (Primera foto)

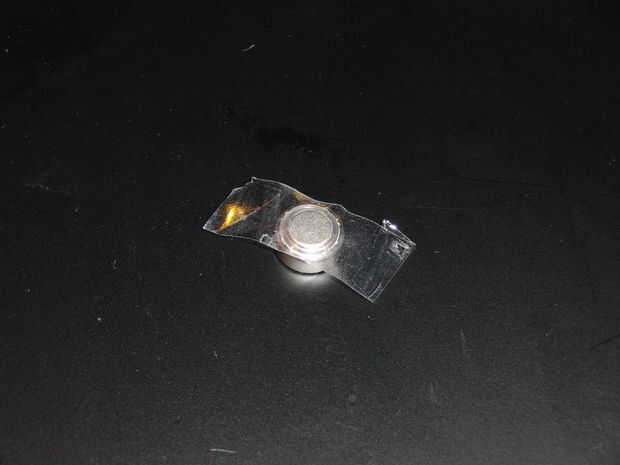

He puesto un trozo de cinta scotch en el - de la batería. Esto es para evitar que un cortocircuito mientras que utilizo mis pinzas para medirlo.
Diam: 11,52 mm altura: 5,24 mm espesor scotch cinta 0,04 mm da una altura total de 5,2 mm

Así que a un Lego y por ojo Descubre la batería fácilmente cabrían en un bloque de trozo cuadrado 4.
Que mediría la longitud: 15,928 mm ancho: 15.928 cuerpo principal alto 9,6 mm
Como derivado de mi anterior LEGO DIY Instructable.

Un LED estándar alta potencia blanco requiere de aproximadamente 3.5V pero por experiencia que funciona solo bien si no mejor con 3V. Disminuyendo la tensión bajará un poco la potencia pero también hará que los LED producen mucho menos calor.
Esto significa nuestro bloque habrá dos alturas de carrocería 19,2 mm de alto.
Esto significa que tiene 8,8 mm a la izquierda para las conexiones, la pared inferior y cavidades de la parte inferior.

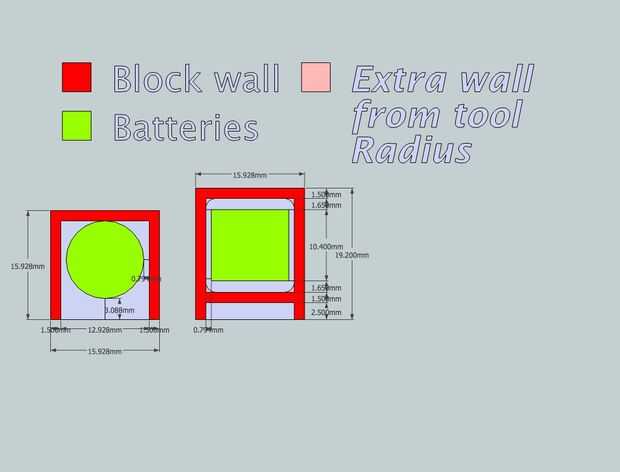

Necesitamos altura 2,5 mm en las cavidades de la parte inferior y 1,5 mm de la pared inferior (Foto 2)

A continuación me gustaría utilizar el tablero del PWB como material principal para hacer que la batería, el PCB es de 1,6 mm de espesor.

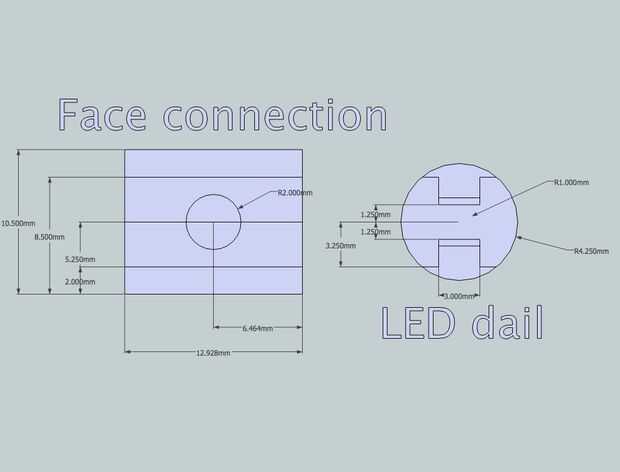

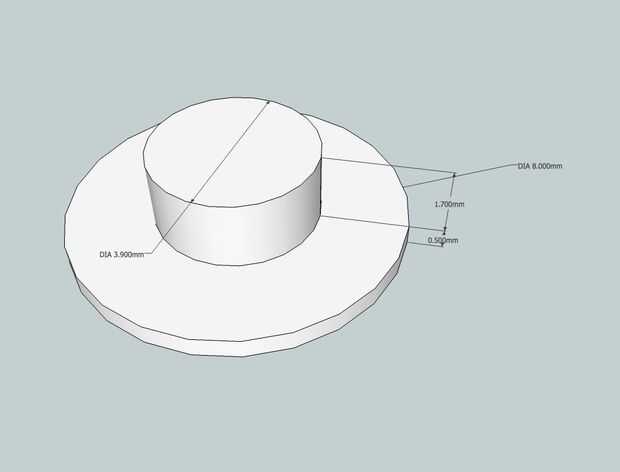

Para permitir que la esfera de LED girar taladre un agujero en la placa de conexión y pegar la pestaña en la parte posterior de la esfera de LED a través del orificio de la placa de conexión.

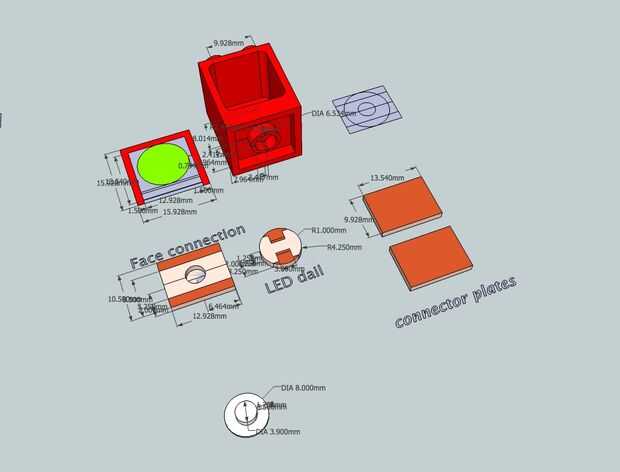

Las fotos lo dicen todo.

Ha añadido el archivo de Sketchup, por favor, cambia la extensión TXT a SKP antes de abrir.
Tada áspero bosquejos 00.34 hecho, tiempo
Dos horas de idea en diseño 3D incluyendo el Instructable de la escritura hasta el momento, tiempo para dormir.
