Paso 8: Instalación de tablero

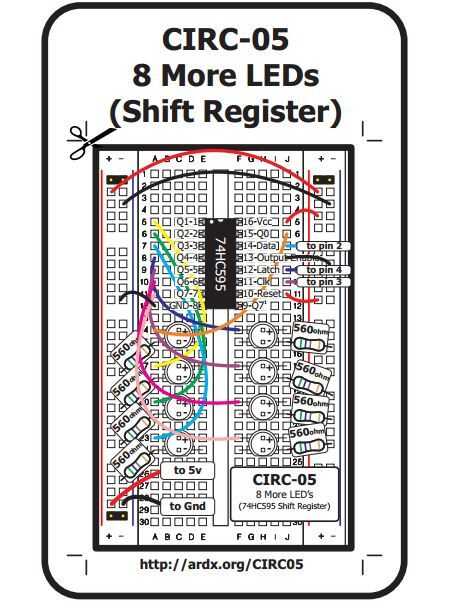

Para este paso las cosas que se necesita son 24 de 5 m m LED del color desea, un protoboard, 560 ohm 24 resistencias para ser exactos, tres transistores, el modelo específico es 74HC595. Una última cosa que necesita es una buena cantidad de cables individuales. Podría explicar a usted cómo conectar todo pero los esquemas se auto explicativo. De este esquema deberás repetirlo tres veces ya que hay tres conjuntos de LEDs en la protoboard.

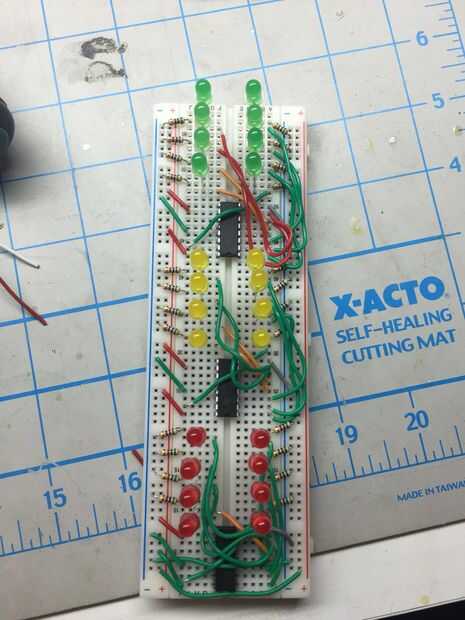

Como se puede ver en la primera foto, tres cables ir a arduino (pines 2,3,4) tienes que hacer lo mismo para los dos conjuntos pero usted tendrá que usar pin 5.6.7 para el segundo set y 8,9,10 por la tercera.

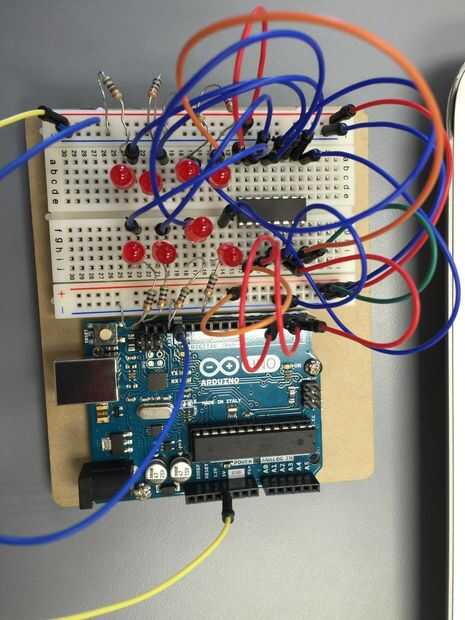

Solo un cable va a 5v y hay solamente un conductor de tierra no necesitan ser replicados por los otros dos conjuntos. También los dos cables principales no es necesario replicar en los otros dos conjuntos como puedes ver soy la tercera imagen.
