Paso 1: Cortar el PerfBoard

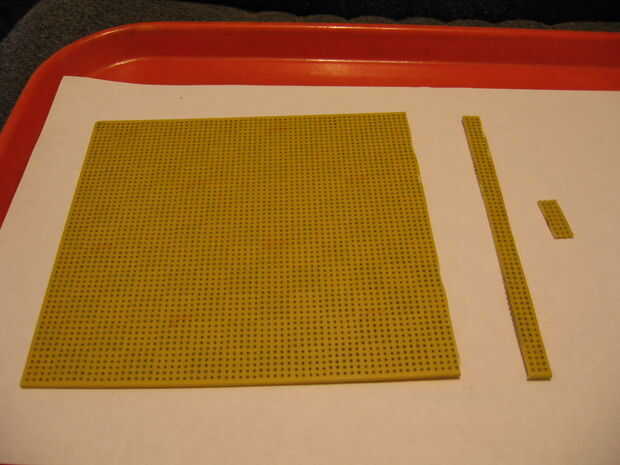

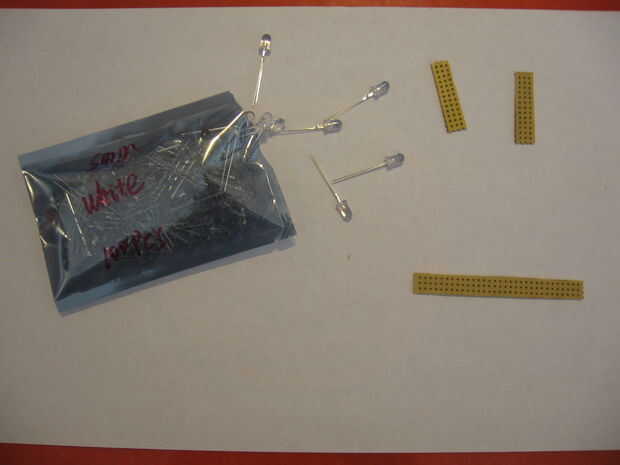

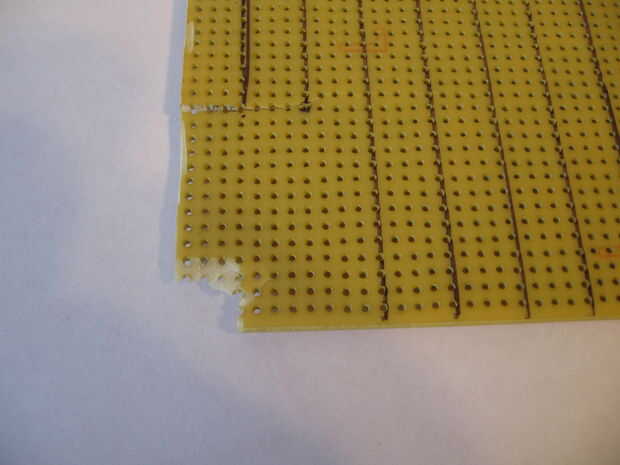

Cortar el PerfBoard en tiras. Las tiras deben ser del ancho de un bulbo de Base de la cuña. Así que marque cada cuarta fila de perforaciones para el corte con una regla y un rotulador fino. Quizá quieras doble Compruebe la placa particular con uno de los bulbos de la Base de cuña para la anchura pero esto debe ser exacto. Luego cortar con el Dremel con un accesorio de corte aceptable. Usé la rueda desmontable de metal. No te olvides de usar protección respiratoria de algún tipo. También puede funcionar una sierra de marquetería. Traté de tijeras y alambre corte diques con pobres resultados como se muestra. Cuando las tiras se cortan correctamente tienen tres filas de perforaciones como en la imagen. Luego enganche cada tira en secciones con alambre corte diques o Dremel. Clip cada uno fuera en la fila 14. Esto le dará el tamaño y la forma para montar 4 LEDs.
