DIY LED iluminado Trekking Polo linterna (4 / 6 paso)

Paso 4: Montar el circuito

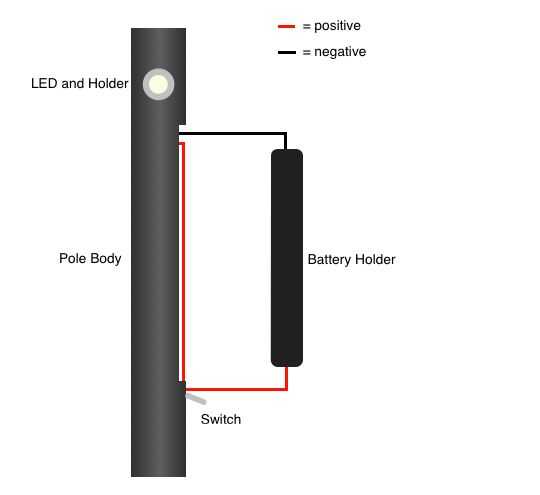

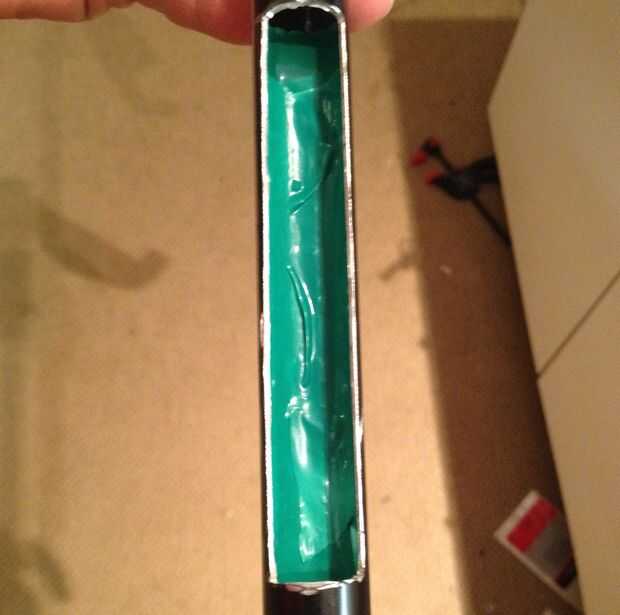

Ahora que los componentes estén listos, usted puede soldar entre sí el circuito. He incluido un diagrama simple para mostrar lo que sucede donde orientación. Puse unos trozos de cinta aislante en el interior de la cavidad del poste para proteger contra cortocircuitos indeseados, pero reducción de calor cada soldadura también funcionará.

En primer lugar, soldar el cable negativo del portapilas al extremo negativo del LED (proteger todas las soldaduras con encogimiento del calor). Luego, soldar el extremo positivo del soporte de la batería a un lado del interruptor. Después de eso, suelde el otro extremo del interruptor para el extremo positivo del LED.

En este punto, se deben probar los circuitos de cada polo. Poner las pilas en cada soporte y los interruptores de tirón un par de veces. Si todo funciona, pasemos. Si no es así, compruebe todas las conexiones y asegurarse que no haya cortocircuitos.

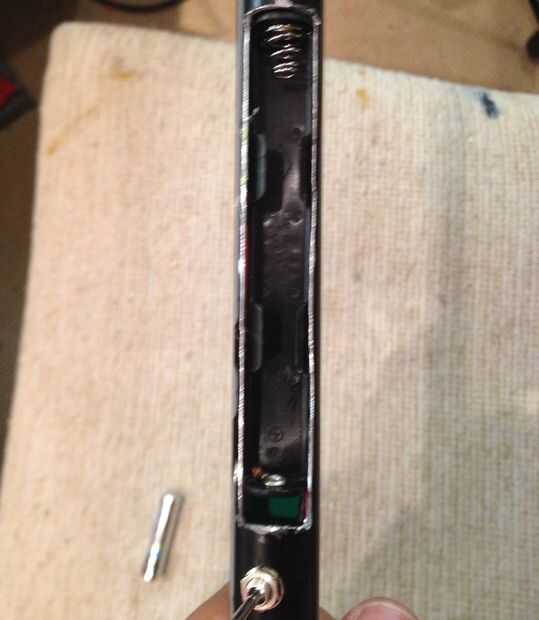

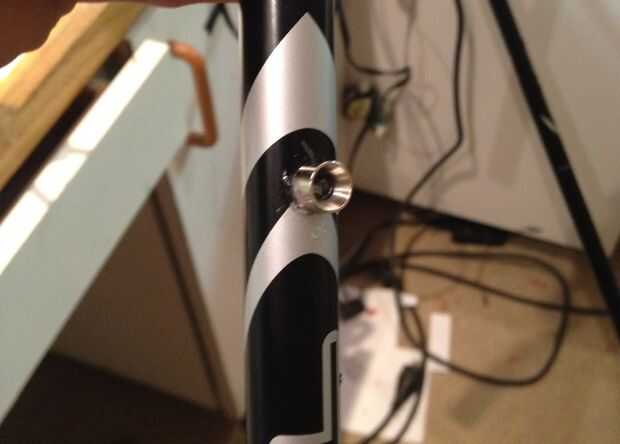

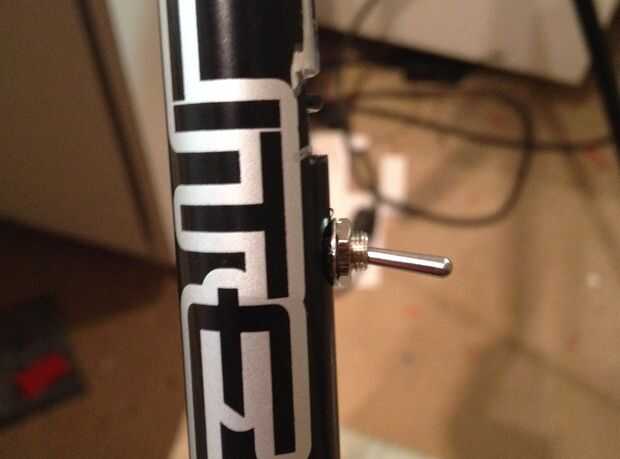

Una vez que todos los cables están asegurados juntos y el circuito funciona, fije en la luz y el interruptor. Aseguró la luz con un poco de pegamento caliente en el interior y mi interruptor viene con una tuerca para mantenerlo en su lugar. A continuación, compacta los cables sueltos en el polo por lo que hay espacio para el portapilas para sentarse dentro sin que. Asegure el soporte en su lugar con pegamento caliente, y se hace el circuito!
