DIY LED policía bicicleta luces (7 / 9 paso)

Paso 3: Cableado de las luces y regulador

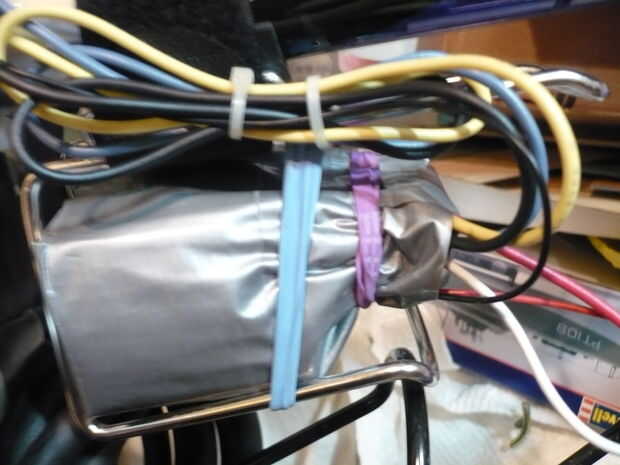

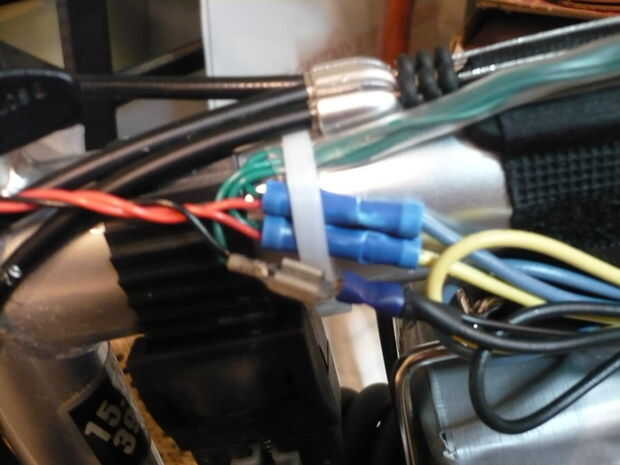

Después de haber construido el número deseado de luces LED, proceder a cable hasta la batería y el regulador (interruptor intermitente). Si compraste el sho-me interruptor intermitente a continuación, las instrucciones deben incluirse. Acaso es aquí las instrucciones:

O------> interruptor + 12V
| | /
| F | ---Cable rojo---/
| L |
| A | ---Cable azul---> LED izquierdo
| S | ---Cable amarillo---> derecha LED
| H |
| E | ---Cable negro---> - 12V
| R |
| | ---Cable blanco---O------> interruptor momentáneo + 12V
||
