DIY LED signo con el MAX7219 Dot Matrix STM8S003F3 módulo MCU para PIC AVR Arduino brazo de MSP430 STM32

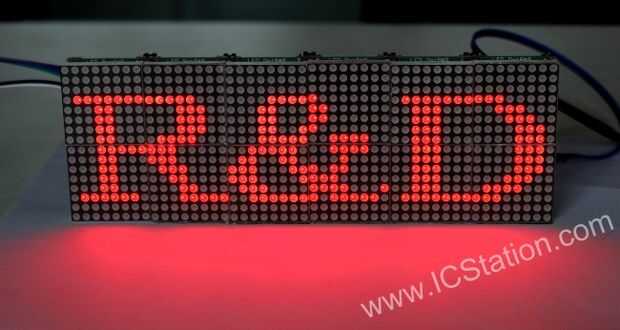

para satisfacer a aficionados a los hobbys DIY electrónicas, ICStation ha desarrollado MAX7219 módulo de matriz de puntos. Utiliza el chip Max7219 que hacen un gran trabajo en el ahorro de I/O del MCU. Puede no sólo controlar cada punto individualmente, pero también puede ser extendido sin limitaciones para satisfacer sus requerimientos en LED signo, logotipo del equipo y así sucesivamente.

Además, está controlado por el MCU STM8S003F3 con espacio de storge de datos de 1K que es de bajo costo, bajo consumo de energía, muy poderosa.

Grandes porciones de edificio de electrónicos Kits DIY:
1. 12pcs de MAX7219 matricial Kits están listos
2. descomposición del jefe del pin de
3. el SMD y el max7219 de soldadura de la viruta
4. soldadura del condensador electrolítico
5. el jefe del pin de soldadura
6. montaje del PWB
7. configuración de la matriz de puntos
8. cable de conexión
9. pruebas con nuestro código y la matriz de puntos de energía
