DIY LED signo con el MAX7219 Dot Matrix STM8S003F3 módulo MCU para PIC AVR Arduino brazo de MSP430 STM32 (1 / 8 paso)

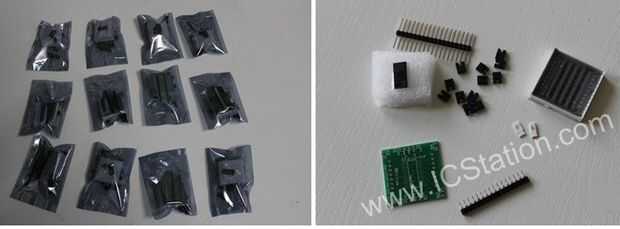

Paso 1: 12pcs de MAX7219 matricial Kits están listos

Si desea hacer el mismo signo, lo necesario para preparar 12pcs de los kits.

Como se procede con MUC STM8S003F3 que el espacio de datos storge es 1K.
Si necesita mostrar más caracteres que es hasta 1K, puede cambiar el MCU que es con un espacio más grande. Y por favor, cabe señalar que el MCU y el módulo de la pantalla deben ser alimentado por separado.
