DIY LED signo con el MAX7219 Dot Matrix STM8S003F3 módulo MCU para PIC AVR Arduino brazo de MSP430 STM32 (7 / 8 paso)

Paso 7: Conexión de los cables

PIN definir

CLK: Reloj de serie entrada. Frecuencia máxima 10MHz.
CS: Selección de Chip de entrada. Serie de datos se carga en el registro de desplazamiento mientras que CS es bajo.
DIN: Entrada de datos serie.
DUDA: Salida de datos serie. Los datos en DIN están válidos duda 16.5 ciclos de reloj más tarde.
VCC: Tensión de alimentación positiva. Conectar a + 5V.
GN:D Tierra

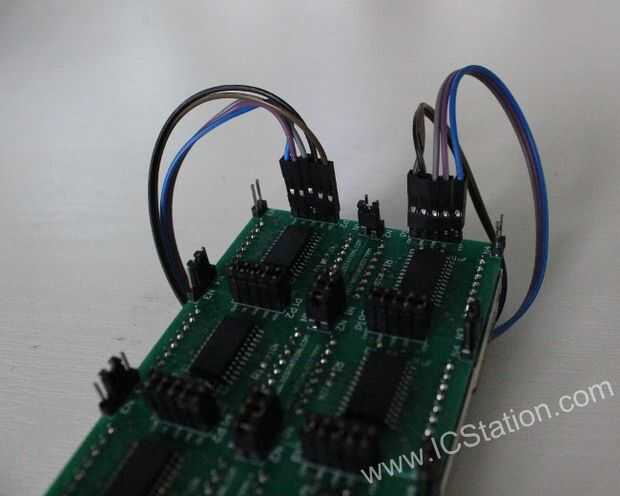

Abajo y conexión
CLK - CLK
CS - CS
DIN - DUDA
GND - GND
VCC - VCC

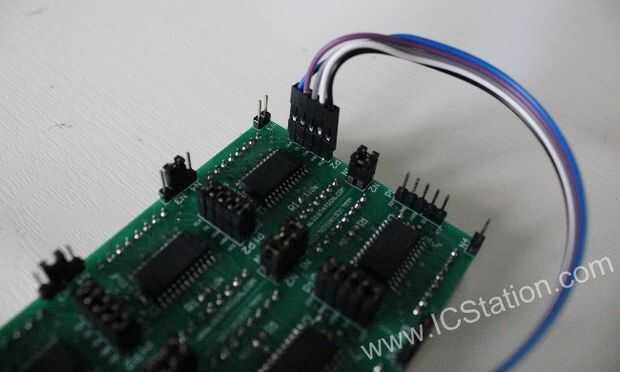

Conexión de línea entrante
Cable azul - CLK
Purpule Wire - CS
Cable gris - DIN
Cable blanco - GND
Alambre negro - VCC
